Intelligens tisztítási tápegység és vezérlőrendszer összeállítás

A DeFa intelligens tisztító tápegység és vezérlőrendszer egy integrált vezérlő- és tápegység a Shengyuan Technology által elindított platform az ipari hulladékgáz-kezelési projektekhez. Nagymértékben integrálja a nagyfrekvenciás, nagyfeszültségű generátor, Siemens PLC intelligens vezérlőegység, többrétegű biztonsági védelmi logika, IoT távvezérlő képességek és felügyeleti interfészek a kiegészítő berendezésekhez. A rendszer megbízható, intelligens és biztonságos tápegység és üzemirányítás az elektrosztatikus, plazma és hibrid tisztításhoz felszerelést. Úgy tervezték, hogy leegyszerűsítse a telepítést és a karbantartást, csökkentse a kézi munkától való függőséget, és kiküszöbölje működési kockázatok a forrásnál proaktív biztonsági mechanizmusok révén.

Alapvető architektúra és funkcionális modulok

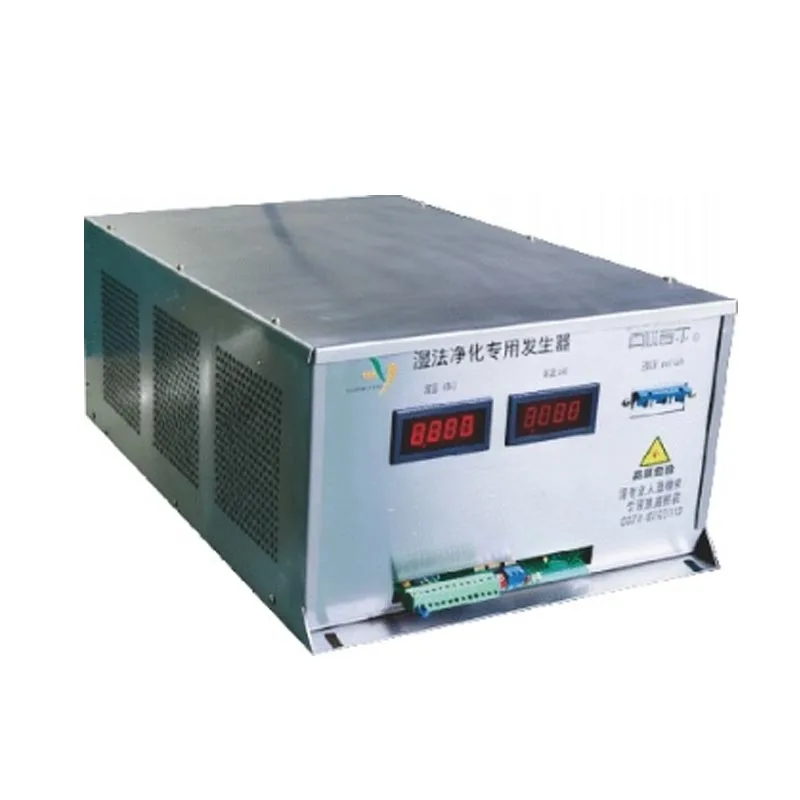

1. Integrált nagyfrekvenciás, nagyfeszültségű generátor

Kompakt, teljesen működőképes, integrált nagyfrekvenciás kialakítással rendelkezik. A hagyományos vonalfrekvenciás teljesítményhez képest tápellátás, a nagyfrekvenciás kimenet jelentősen megnöveli a ciklusonkénti effektív kisülések számát, fokozva a tisztítási hatékonyság több mint 10%-kal. Minden működési paramétert egy PLC program állít be és kezel, lehetővé téve "plug-and-play" indítás: a gyárilag előre beállított paraméterek szükségtelenné teszik a speciális helyszíni hangolást mérnökök. Működés közben a rendszer automatikusan beállítja a kimeneti jellemzőket a valós idejű körülmények alapján, az üzemi ingadozások okozta gyakori leállások megelőzése és a berendezések folyamatos, stabil teljesítményének biztosítása.

2. Siemens PLC intelligens vezérlőmag

A Siemens PLC-re épülő intelligens tisztító tápegység és vezérlőrendszer egység vezérlést tartalmaz A Shengyuan Technology által optimalizált algoritmusok két évtizedes mérnöki adatok alapján. Az összes rendszerfunkció – kezdve a A nagyfeszültségű kimenet, a ventilátor fordulatszám szabályozása és a biztonsági reteszek tisztítási szekvenciái – egységes szerkezetbe vannak integrálva vezérlési logika. A rendszer két üzemmódot kínál (automatikus és kézi): automata üzemmódban, rugalmas vezérlés a technológia lehetővé teszi a generátor számára, hogy alkalmazkodjon a bonyolult, ingadozó füstgázviszonyokhoz; kézi üzemmódban, karbantartás a személyzet a helyszíni követelmények alapján precíz beállításokat végezhet. A rendszernaplók minden paramétert automatikusan rögzítenek változás és működési esemény, elősegítve a nyomon követhetőséget és a diagnosztikát.

3. Háromszintű aktív tűzvédelmi rendszer

A DeFa vezérlőegység tervezésének vezérelve a biztonság; a rendszer háromszintű tüzet hoz létre kívülről működő megelőző és védelmi mechanizmus:

1. szintű védelem – elülső veszélyészlelés: amikor a bemeneti csatornába szerelt szikraérzékelő érzékelők szikrát észlelnek vagy magas hőmérsékletű részecskék a füstgázban, a PLC azonnal rendszerleállást vált ki, és tüzet aktiválhat sprinklerek vagy elzárószelepek, amelyek megállítják a veszélyt, mielőtt az elérné a berendezést.

2. szintű védelem – Programlogikai védelem: előre beállított küszöbértékek használata az áramerősségre, hőmérsékletre és nyomásra ingadozások esetén a rendszer folyamatosan figyeli a rendellenes kisülést vagy a helyi túlmelegedés tendenciáit. Ha a küszöbérték aktiválódik, a rendszer automatikusan csökkenti a kimeneti teljesítményt vagy lekapcsolja a magas feszültséget, hogy megakadályozza a potenciált nyílt lánggá fokozódás veszélye.

3. szintű védelem – a generátor önbiztonságának felügyelete: A nagyfeszültségű generátor valós idejű önellenőrzést végez ívképződés, rövidzárlatok és túlterhelések mind indítás, mind működés közben. Ha bármely működési paraméter eltér a a biztonságos tartományban a generátor azonnal lekapcsolja a teljesítményt és hibát jelez; a művelet csak egyszer folytatható a feltételek visszatérnek a normál értékre, és a rendszer megerősíti az állapotot.

Többféle védelmi intézkedés biztosítja a berendezés ellenőrzését, még mielőtt a tűz kitörhetne, különösen alkalmas éghető komponenseket tartalmazó ipari kipufogógázok kezelésére.

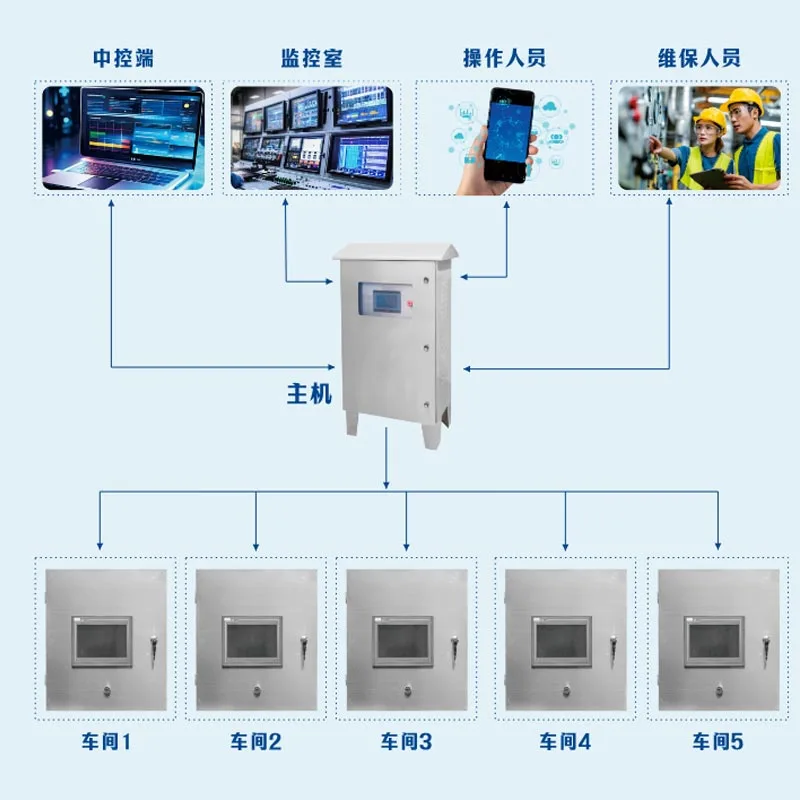

4. IoT és többpontos vezérlőrendszer

Az intelligens tisztító tápegység és vezérlőrendszer szerelvény alapfelszereltsége IoT-kommunikációval interfész, amely támogatja a különböző távfelügyeleti módszereket:

• Távoli alkalmazásvezérlés: A felhasználók figyelemmel kísérhetik a berendezés állapotát, hibajelzéseket kaphatnak, és végrehajthatják a be-/kikapcsolást, ill paraméterek beállítása bármikor, bárhol egy mobilalkalmazáson keresztül, jelentősen csökkentve a rutinellenőrzési költségeket.

• Központi felügyelet (HMI/Központi vezérlőterem): száloptikai vagy Ethernet interfésszel rendelkezik a zökkenőmentesség érdekében integráció a gyári DCS-szel vagy központi vezérlőtermekkel, lehetővé téve a központosított felügyeletet és adatnaplózást többszörösen tisztító egységek.

• Többpontos/osztott képernyős vezérlés: Nagyméretű telephelyekhez további vezérlőképernyők telepíthetők; ezeket Etherneten vagy száloptikán keresztül kommunikálnak a fő vezérlőszekrénnyel, lehetővé téve a különböző helyeken történő helyi vezérlést helyek valós idejű információszinkronizálással a képernyőkön keresztül.

• Távoli szinkronizált indítás/leállítás: Támogatja a jelek reteszelését a kapcsolódó berendezésekkel (például gyártósorral). ventilátorok), hogy szinkronizálják a tisztítórendszert a gyártási folyamattal, elkerülve ezzel az üresjárati energiapazarlást működését.

5. Segédberendezés-vezérlés és egyérintéses O&M

A rendszer integrálja a vezérlő interfészeket a kiegészítő berendezésekhez – például ventilátorokhoz, tisztítószivattyúkhoz és permetezőhöz tornyok – nincs szükség további kapcsolószekrényekre:

• Ventilátorvezérlés: Kimeneteket biztosít a ventilátor indításához/leállításához és a fordulatszám szabályozásához; a ventilátor sebessége a gombbal állítható be érintőképernyővel vagy távolról, és a start/stop logika integrálva van a biztonsági reteszrendszerbe.

• Automatikus tisztítási funkció: A tisztítószivattyú támogatja az ütemezett tisztítást és az időtartam beállításait; körülmények között hajlamos a szennyeződésre (pl. erős por vagy olajköd), ez hatékonyan csökkenti a kézi tisztítás gyakoriságát és stabil tisztítási hatékonyságot tart fenn.

• Kapcsolt kimenetek (pl. permetezőtornyok): fenntartott száraz érintkező kimeneteket tartalmaz, amelyek külső berendezésekkel, például permetezőtornyok és szelepek, lehetővé téve a logikai koordinációt a teljes kezelési rendszerben.

• Egyérintéses rendszervezérlés: A felhasználók egyszerűen megnyomnak egyetlen indítógombot, és a rendszer aktiválja a generátort, a ventilátort, tisztítóegységek és egyéb berendezések az előre beállított sorrendben; a leállítás hasonlóképpen egyetlen érintéssel történik, elkerülve összetett többlépcsős eljárások és a működési hibák kockázata. Tisztítási és karbantartási feladatok is lehetnek automatikusan végrehajtódik egyparancsos bemeneten keresztül.

A rendszer funkcionális interfészek áttekintése

Tipikus alkalmazási forgatókönyvek

● Ipari VOC tisztító rendszerek (elektrosztatikus/plazma)
● Kereskedelmi konyhai füsttisztító projektek
● Szagszabályozási projektek
● Olajködöt, savas ködöt és részecskéket tartalmazó összetett kipufogógázok kezelése
● Közepes és nagy méretű környezetvédelmi berendezések támogatása, utólagos felszerelése és korszerűsítése

GYIK

Ez a rendszer közvetlenül meghajthat elektrosztatikus vagy plazmatisztító berendezést?

Igen. A rendszer beépített nagyfrekvenciás, nagyfeszültségű generátorral rendelkezik, amelyet kifejezetten alkalmazásokhoz terveztek például elektrosztatikus kicsapás és dielektromos gát kisülés; A kimeneti paraméterek rugalmasan illeszthetők a segítségével programozás különböző típusú tisztító elektromos mezőkre vagy plazmareaktorokra. Paraméter adaptációt is kínálunk speciális terhelési követelmények teljesítése érdekében.

Igaz, hogy a nagyfeszültségű generátor nem igényel helyszíni üzembe helyezést?

Igen. A generátor a széleskörű mérnöki tapasztalatok alapján optimalizált alapparaméterekkel van előre feltöltve; a rendszer automatikusan működik, ha a terhelés és a tápegység megfelelően csatlakoztatva van a helyszínen. Dinamikusan a füstgáz hőmérsékletének, páratartalmának és koncentrációjának ingadozásai alapján igazodik, így nincs szükség a hagyományos berendezések által megkövetelt gyakori kézi paraméterbeállítások. A kézi mód – és az azt követő finomhangolás – az csak rendkívül szokatlan működési körülmények vagy speciális, a felhasználó által kezdeményezett beállítások esetén szükséges.

Mennyire megbízható a három fokozatú tűzvédelmi rendszer?

A háromszintű védelmi mechanizmus zárt hurkot alkot, a külső veszélyészleléstől a belső trendig elemzés a komponens szintű önellenőrzésig. Az 1. szintű védelem fizikai érzékelőket használ a szikra közvetlen észlelésére; 2. szint biztonsági küszöbértékekre támaszkodik, amelyeket nagy sebességű PLC-szkenneléssel figyelnek; a 3. szint pedig hardver szintű védelemből áll magában a nagyfeszültségű tápegységben. Ezt a réteges architektúrát több százon ellenőrizték ipari projektek, hatékonyan csökkentve az éghető anyagot tartalmazó hulladékgáz kezelésével kapcsolatos kockázatokat alkatrészeket.

Hogyan biztosított a távirányító biztonsága?

A rendszer ipari szintű kommunikációs protokollokat használ titkosított adatátvitellel és többszintű kezeléssel távoli működési jogosultságokról. A kritikus funkciók – mint például a vészleállítók és a biztonsági reteszek – működnek a kommunikációs kapcsolattól függetlenül, biztosítva, hogy a helyi biztonsági logika távolról is hatékony maradjon a kommunikáció megszakad. Javasoljuk a távoli funkciók használatát a figyeléshez és a rutin start/stop műveletekhez, miközben a helyi logikát helyezi előtérbe minden biztonsági szempontból kritikus műveletnél.

Csatlakozhat a meglévő központi vezérlőrendszerünkhöz?

Igen. A rendszer szabványos Ethernet és száloptikai interfészeket biztosít, és támogatja az ipari protokollokat, mint például a Modbus TCP, amely megkönnyíti a DCS-vel, SCADA-val vagy harmadik féltől származó központi vezérlőplatformokkal való integrációt. Technikai csapatunk képes egyedi megoldások értékelése és fejlesztése, ha speciális protokollokra van szükség.

Mi történik, ha a rendszer meghibásodik, amikor nincs szakember a helyszínen?

A rendszer tartalmaz egy beépített öndiagnosztikai funkciót; a kijelzőn jól láthatóak a hibakódok és leírásokat, míg a távoli alkalmazás egyszerre küld riasztási értesítéseket. A Shengyuan Technology műszaki a támogatási csapat távoli hozzáférési képességeket használ a rendszernaplók és a valós idejű paraméterek közvetlen elemzéséhez, irányítva helyszíni személyzet hibaelhárítással; következésképpen a legtöbb probléma megoldható helyszíni segítség nélkül szakember látogatása.

Gyártó műszaki háttér

A Shengyuan Technology (DeFa márka) több mint két évtizedes műszaki szakértelemmel rendelkezik a környezeti kármentesítés és a levegő területén tisztítás, nagyfeszültségű tápegységek K+F és gyártása, plazma alkalmazások és intelligens vezérlőrendszerek. Alapvető kompetenciánk olyan területekre terjed ki, mint a nagy teljesítményű elektrosztatikus egységek, a VOC-csökkentés és szagszabályozás, a termékek Észak-Amerika, Nyugat-Európa és Délkelet-Ázsia piacait szolgálják ki. Ráépült mérnöki adatvezérelt algoritmusokat és a stabilitásra és biztonságra összpontosító tervezést, a DeFa vezérlőrendszereket dedikáltuk megbízható magszabályozási és tápellátási megoldásokat kínálni a környezetvédelmi berendezések integrátorainak világszerte.
