Elektrosztatikus leválasztó

Az elektrosztatikus leválasztó (ESP) egy magtisztító berendezés, amely nagyfeszültségű egyenáramú elektrosztatikus mezőkön keresztül választja le a kátránycseppeket, a finom port, az olajködöt és a kormot a kipufogógáztól. Magas kátrányeltávolítási hatékonyságának, alacsony légáramlási ellenállásának, magas hőmérséklet-állóságának és újrahasznosítható felfogott anyagoknak köszönhetően széles körben alkalmazzák nagy viszkozitású, kátrányos kipufogógázok kezelésére a kokszolás, a szénkémiai, a melegkovácsolás, a biomassza-kazán, az aszfalt, a gumi és a széngyártás területén.

1. Alapvető működési elv (nagyfeszültségű elektrosztatikus adszorpció)

A tisztítási folyamat öt lépésből áll:Elektromos terepi ionizáció → Csepptöltés → Irányított migráció → Adszorpció és begyűjtés → Gravitációs olajleeresztés.

1. Koronakisülés és ionizáció: A nagyfeszültségű vezérlőszekrény 40-80 kV negatív egyenáramú nagyfeszültséget ad ki a koronaelektródákra (katódokra), erős elektromos mezőt képezve a földelt gyűjtőelektródákkal (anódokkal). A mező belsejében lévő levegő hatalmas elektronokká és negatív ionokká ionizálódik, így koronazónát hoznak létre.

2. Csepptöltés: A kátránycseppeket (0,1-100 μm), olajködöt és port tartalmazó kipufogógáz alulról jut be. A kátrány- és ködrészecskék adszorbeálják a negatív ionokat és negatív töltésűekké válnak, miközben áthaladnak az elektromos mezőn.

3. Irányított vándorlás: Az elektromos térerő hatására a töltött cseppek gyorsan mozognak a földelt gyűjtőelektródák felé.

4. Adszorpció és összegyűjtés: A cseppek az elektróda felületéhez tapadnak, és elektromos töltéseket szabadítanak fel. Amikor a felhalmozódott kátrány elér egy bizonyos vastagságot, a gravitáció hatására lefolyik az alján található olajteknőbe, ahol összegyűjtik és újrahasznosítják.

5. Tiszta gázkibocsátás: A tisztított gáz felülről távozik, és a későbbi kéntelenítő, denitrifikációs vagy ventilátorrendszerekbe áramlik.

2. Fő szerkezeti típusok (gyűjtőelektródák szerint osztályozva)

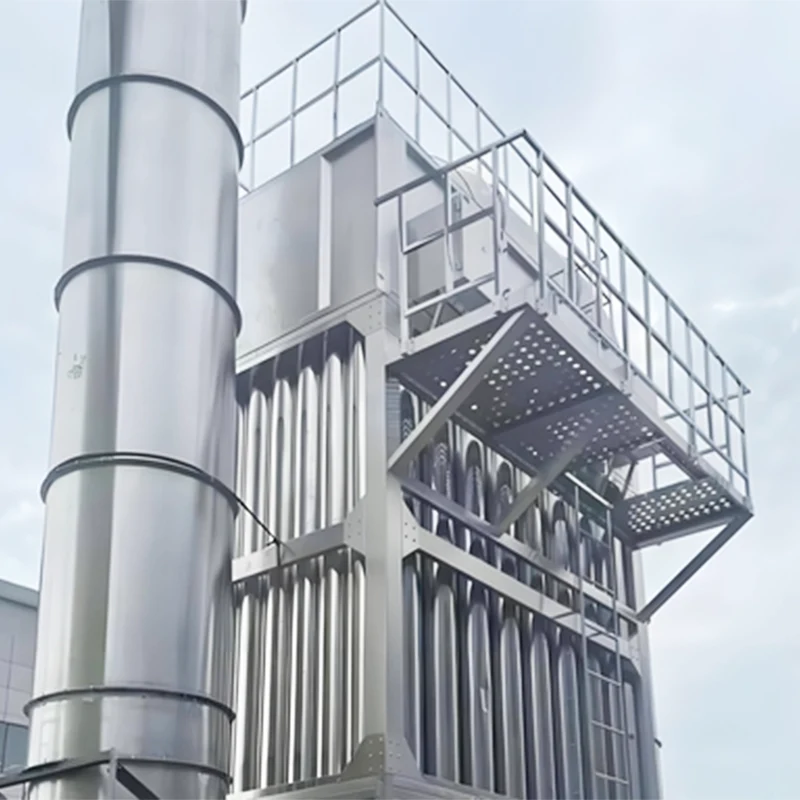

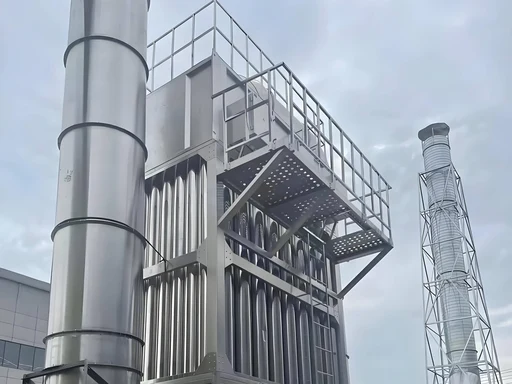

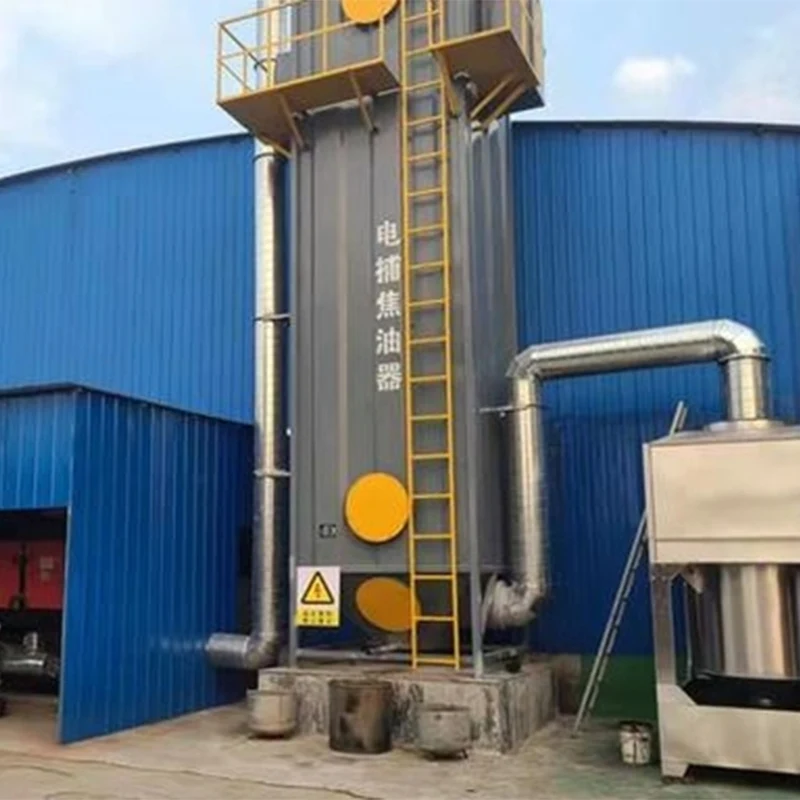

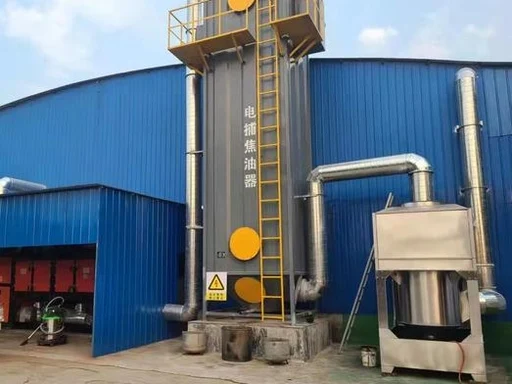

2.1 Méhsejt típusú (főáramú, nagy hatékonyságú és kompakt elrendezés)

· Gyűjtőelektróda: Szabályos hatszögletű méhsejt csőkötegek párhuzamos csővezetékekkel az egyenletes légáramlás érdekében.

· Koronaelektróda: tüskehuzalok vagy acélhuzalok minden méhsejt cső közepén.

· Előnyök: Eltávolítási hatékonyság ≥99,5%, alacsony ellenállás (50-150 Pa), nagy gázkezelési kapacitás és kompakt szerkezet. Ideális melegkovácsoló műhelyekhez, biomassza kazánokhoz és kis-közepes kokszoló üzemekhez.

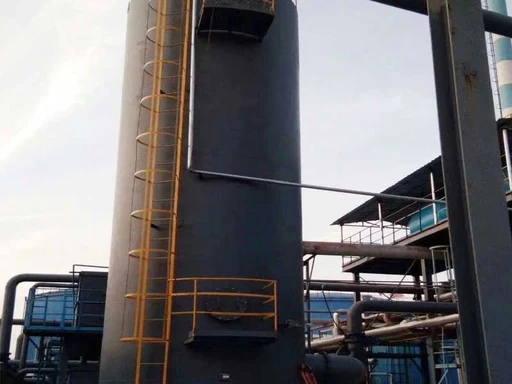

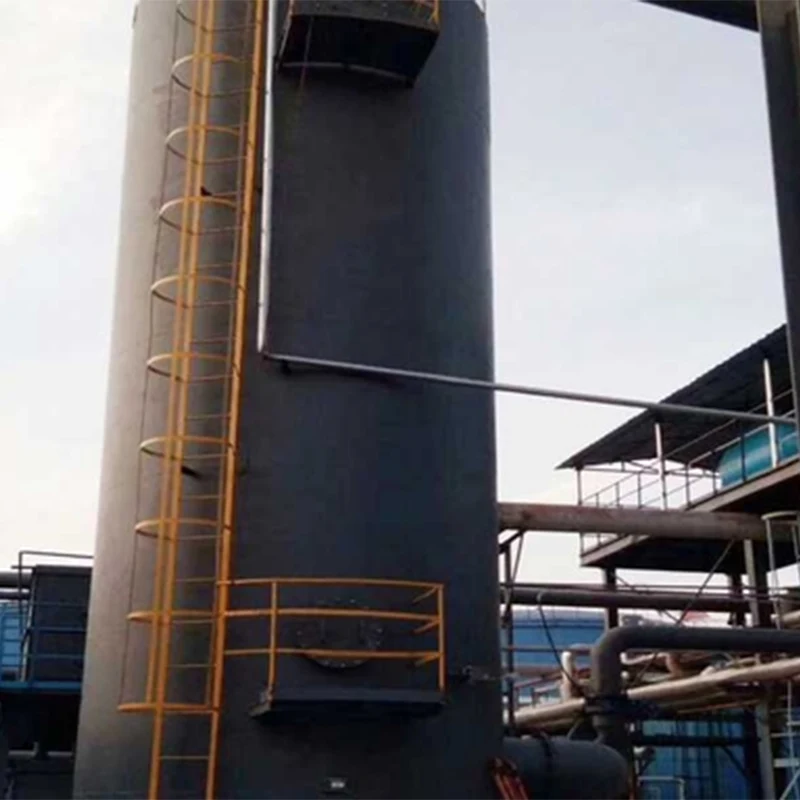

2.2 Cső alakú (nagy kapacitású és egyszerű karbantartás)

· Gyűjtőelektróda: 200-300 mm belső átmérőjű kerek acélcsövek.

· Koronaelektróda: Függesztett katódhuzal, amely felső és alsó függesztőkkel van rögzítve az egyes csövek belsejében.

· Előnyök: 250°C-ig ellenáll a hőmérsékletnek, dugulásgátló és könnyű hamutisztítás, alkalmas nagy gázáramlásra. Főleg nagy kokszoló létesítményekben és nagyolvasztó gázkezelésben alkalmazzák.

2.3 Koncentrikus hengertípus (elavult, alacsony áramlási sebesség, ritkán használt)

· Gyűjtőelektróda: Belső és külső koncentrikus hüvelyek, középen katódhuzallal.

· Előnyök: Egyszerű szerkezet és alacsony kezdeti befektetés.

· Hátrányok: Alacsony tisztítási hatékonyság, nagy lábnyom és korlátozott feldolgozási kapacitás. Fokozatosan megszűnt, és a méhsejt típusúra váltották.

3. Alapvető előnyök

1. Rendkívül magas kátrányeltávolítási hatékonyság: A kátrány és olajköd eltávolítási sebessége ≥99,5%, a kilépő kátránykoncentráció 10 mg/m³ alatt van szabályozva. Hatékonyan felfogja a 0,1 μm-es finom cseppeket, felülmúlva a mechanikus olajeltávolító berendezéseket, például a ciklonleválasztókat és a szűrőszűrőket.

2. Alacsony ellenállás és energiatakarékosság: A légellenállás mindössze 50–150 Pa, ami 30–50%-kal csökkenti a ventilátor energiafogyasztását a zsákházakhoz és a gázmosókhoz képest, így kiválóan alkalmas hosszú távú folyamatos működésre.

3. Magas hőmérséklet-állóság zord körülmények között: Stabilan üzemel 80–220°C-on folyamatosan, és 250°C-ig ellenáll az átmeneti hőmérsékletnek, alkalmazkodik a forró kovácsolásból származó magas hőmérsékletű olajfüsthöz, a biomassza tüzelőanyagból származó magas páratartalmú kátránygázhoz és a nyers kokszolókemence-gázhoz.

4. Lerakódásgátló és egyszerű karbantartás: Nincs eltömődés a szűrőanyagban. A felfogott kátrány automatikusan kifolyik a fogyóeszközök gyakori cseréje nélkül. A rutin gőztisztítás elegendő, ami alacsony éves karbantartási költségeket eredményez.

5. Hasznosítható fáradt olaj a gazdasági előnyök érdekében: Az összegyűjtött kátrány és fáradt olaj üzemanyagként vagy vegyi alapanyagként újrahasznosítható az áram- és karbantartási költségek ellensúlyozására.

6. Védi a lejjebb lévő berendezéseket: alaposan felfogja a kátrányt, az olajködöt és a port, hogy megakadályozza a csővezetékek eltömődését, a ventilátor beszorulását, a zacskó eltömődését/égését, valamint a torony lerakódását és korrózióját. 2-3-szorosára meghosszabbítja a mellékberendezések élettartamát.

7. Javítja a műhely környezetét és elkerüli a panaszokat: Megszünteti a sárga füstöt, olajködöt és szúrós kátrányszagot a láthatóság javítása érdekében. A diffúz kibocsátásokat szervezett kibocsátássá alakítja, megelőzve a környezetvédelmi bírságokat és a lakossági panaszokat.

8. Robbanásbiztos és stabil működés: földelt katóddal, zárt szigetelődobozokkal és hőmérséklet-reteszelő eszközökkel rendelkezik az elektromos szikrák és a felgyülemlett olaj spontán égésének elkerülése érdekében, biztonságos a nyomokban éghető gázokat tartalmazó füstgázok számára.

4. A melegkovácsolás, a biomassza-energia és a kokszipar telepítésének szükségessége

4.1 A környezetvédelmi előírások betartása

A forró kovácsolásból származó olajfüst, a biomassza égetéséből származó kátrányos gáz és a nyers kokszolókemence-gáz szigorúan szabályozott szennyező anyagok, beleértve az illékony szerves vegyületeket, az olajködöt és a részecskéket. A közvetlen kibocsátás vagy a túlzott kibocsátás 100 000 és 1 000 000 RMB közötti bírságot, a gyártás felfüggesztését vagy akár a kibocsátási engedélyek visszavonását vonja maga után. Az EDP a leghatékonyabb megoldás a kátrányszennyezésre, és kötelező eszköz a KHV jóváhagyásához, a projekt elfogadásához és a környezetvédelmi ellenőrzésekhez.

4.2 Garancia a normál gyártásra

A kipufogógázban lévő nagy viszkozitású kátrány és olaj könnyen blokkolja a csővezetékeket, károsítja a ventilátorokat, valamint a szűrőzsákokat és a kéntelenítő berendezéseket megfelelő kezelés nélkül. Előfordulhat, hogy a gyáraknak havonta 2-3 alkalommal le kell állniuk tisztítás céljából, ami hatalmas termelési veszteséget okoz. Az EDP-vel felszerelve az egész rendszer zökkenőmentesen működik eltömődés vagy korrózió nélkül, ami 15–20%-kal növeli a teljes termelési hatékonyságot.

4.3 Költségcsökkentés és profitnövekedés

A hagyományos szűrő + aktívszén kombinációhoz képest az EDP nem igényel rendszeres fogyóeszközök cseréjét. Áramfelvétele mindössze 0,3-0,5 kWh 1000 m³ kezelt gázonként. Egy 100 000 m³/h gázáramú egységnél évente 50-100 tonna fáradt olaj hasznosítható újra. Az újrahasznosított olajból származó bevétel 1-2 éven belül megtéríti a berendezés-befektetést.

4.4 Speciális munkakörülményekre célzott

· Melegkovácsolás: 150–300°C-os magas hőmérsékletű olajfüstöt, nagy viszkozitású ködöt és grafitport kezel.

· Biomassza kazánok: Zsákos szűrőkkel kombinálva megoldja a magas páratartalom, kátrány és por okozta zsáklerakódást.

· Kokszolóipar: A befúvók előtti alapvető előkezelő berendezésként szolgál az utólagos kéntelenítő és benzilező rendszerek védelmére.

4.5 Felkészül a szigorúan frissített szabályzatokra

A VOC-kra, az olajfüst- és kátránykibocsátásra vonatkozó előírások folyamatosan szigorodnak. A korai telepítés egyszeri megfelelést biztosít, és elkerüli a költséges utólagos felszereléseket a jövőben.

5. Szakmai terminológia (ajánlattételi dokumentumokhoz, ajánlatokhoz és promócióhoz)

Az alapvető felszerelési feltételek

Elektromos elrettentő lecsapó (EDP), méhsejt típusú EDP, cső alakú EDP, koncentrikus hengeres EDP, nagyfeszültségű elektrosztatikus leválasztó, koronaelektróda, gyűjtőelektróda, olajteknő, szigetelő doboz, nagyfeszültségű vezérlőszekrény, gőztisztító készülék

Folyamat- és technológiai feltételek

Nagyfeszültségű elektrosztatikus adszorpció, koronakisülés, elektromos mező ionizáció, csepptöltés, irányított migráció, gravitációs vízelvezetés, kátrány befogás, olajköd-tisztítás, finom por eltávolítás, magas hőmérsékletű füstgázkezelés, lerakódás- és duguláselhárítás, kis ellenállású energiatakarékosság, fáradt olaj-újrahasznosítás, szervezett emisszió, kibocsátás

Pályázati feltételek Feltételek

Forró kovácsfüst, forró sajtolófüst, biomassza kazán kátránygáz, nyers koksz kemence gáz, nagyolvasztó gáz, aszfaltfüst, gumi vulkanizálás kipufogógáz, szén kalcinációs füstgáz, nagy viszkozitású olajtartalmú füstgáz, magas hőmérsékletű porral terhelt füstgáz

Megfelelőségi és értékre vonatkozó feltételek

Olajfüst-megfelelőség, VOC-kibocsátás csökkentése, szállópor-megfelelőség, KHV-elfogadás, kibocsátási engedély, környezetvédelmi ellenőrzés, zöld gyár, tisztább termelés, foglalkozás-egészségügy, panaszmegelőzés, termelésbiztosítás, költségcsökkentés és hatékonyságnövelés, robbanásvédelem

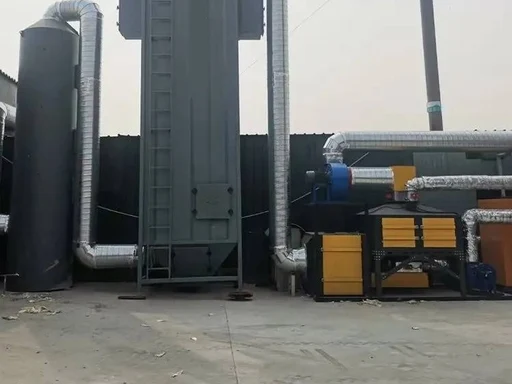

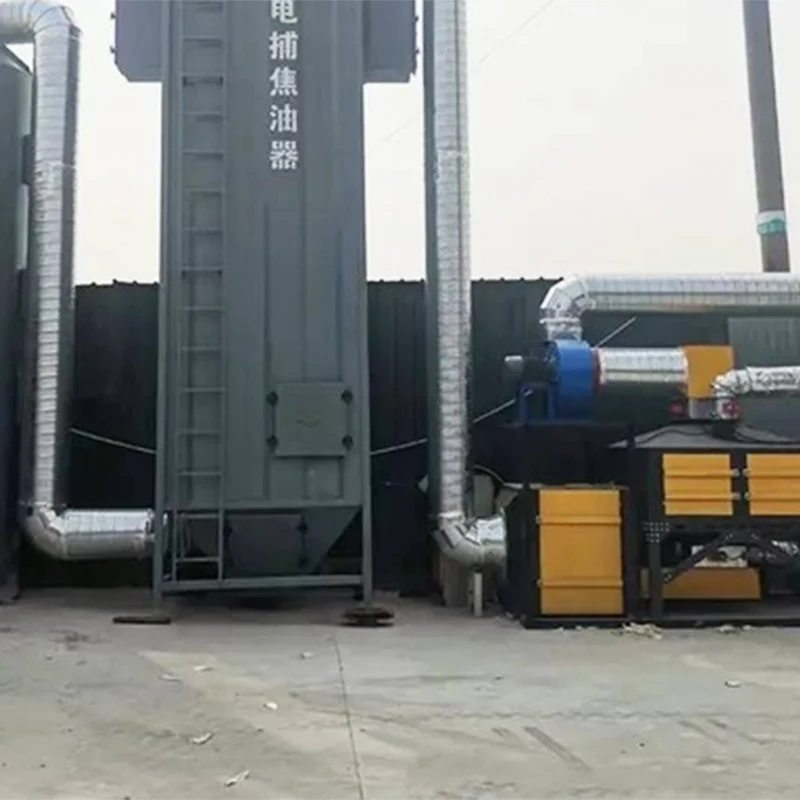

6. Tipikus rendszerkonfigurációk melegkovácsolású és biomassza kazánokhoz

6.1 Gyártósor melegkovácsoló gépekhez (4–10 egység, erős olajköd)

Levegőgyűjtés → Lángfogó és hűtőberendezés → Honeycomb EDP → Aktív szén adszorpció → Indukált huzatú ventilátor → 15 m-es kémény

Hatás: Kilépő olajköd ≤5 mg/m³, VOC teljes mértékben megfelelő, füstmentes műhely és nulla lakossági panasz.

6.2 Rendszer 10-20 t/h biomassza kazánokhoz (magas páratartalom és magas kátránytartalom)

Ciklon előportalanító → Méhsejt EDP → PPS/PTFE zsákszűrő → SDS kéntelenítő rendszer → Indukált huzatú ventilátor → Kémény

Hatás: Hatékonyan megakadályozza a zacskó eltömődését, a kilépő port ≤10 mg/m³, a kátrány teljes eltávolítását és a hosszú távú stabil működést.
