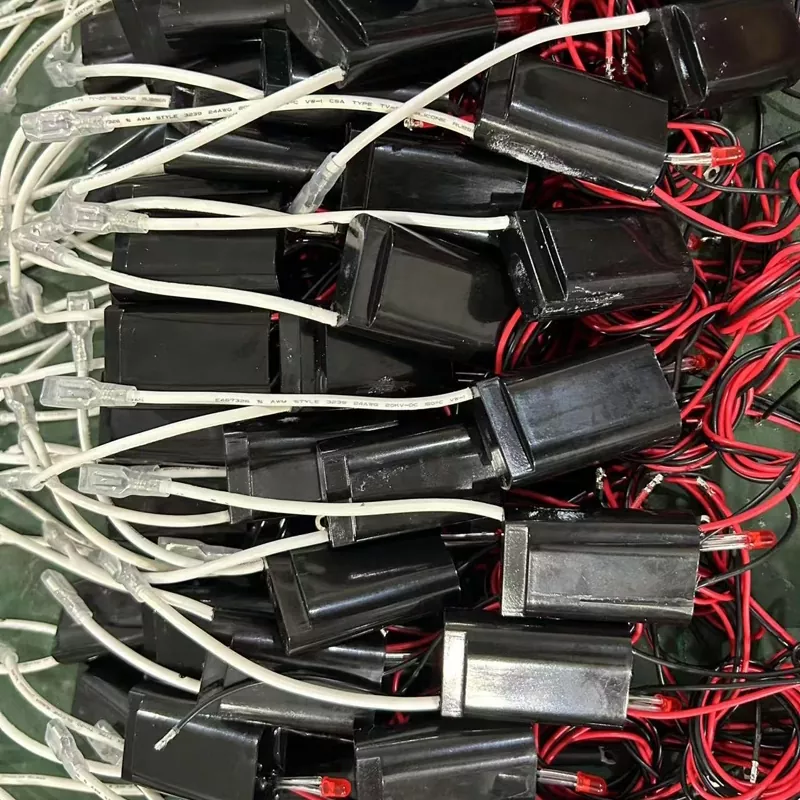

DeFakompaktságot biztosítDC nagyfeszültségű modulArra tervezték, hogy az alacsony feszültségű egyenáramú bemenetet stabil nagyfeszültségű egyenáramú kimenetté alakítsa légtisztítókhoz, ionizátorokhoz, plazmaeszközökhöz, elektrosztatikus lecsapórendszerekhez és egyéb kis teljesítményű levegőkezelő berendezésekhez. 5 V vagy 12 V bemenettel, 5–9 kV kimeneti lehetőséggel, kompakt 51 × 32 × 19 mm-es alapterülettel és integrált védelmi funkciókkal ez a modul olyan berendezéstervezők számára alkalmas, akik helytakarékos nagyfeszültségű energiamegoldást keresnek.
A nagyfeszültségű forrásnak nem kell mindig nagynak, összetettnek vagy nehezen integrálhatónak lennie. A modern légtisztító, ionizációs, plazma és elektrosztatikus eszközök egyre inkább olyan kompakt teljesítményű alkatrészeket igényelnek, amelyek stabil feszültséget tudnak szolgáltatni, miközben a helyszűke berendezésekbe beilleszthetők. Egy jól megtervezettDC nagyfeszültségű modulaz alacsony feszültségű egyenáramot szabályozott nagyfeszültségű kimenetté alakítja, biztosítva az elektródák, ionizátorok, elektrosztatikus kollektorok vagy kis plazmacellák által igényelt elektromos energiát.
A DeFa modulja támogatja az DC 5V vagy DC 12V bemenetet és a modellfüggő 5kV-9kV DC kimenetet. Névleges teljesítményfelvétele legfeljebb 3 W, míg a tipikus kimeneti áram ≤0,5 mA-re korlátozódik. A tokozott szerkezet, a konfigurálható vezetékek, a rövidzárlat elleni védelem, a túláramkorlátozás és a nyitott terhelés elleni védelem praktikussá teszik az OEM berendezések integrációját.
Tartalomjegyzék
- Mi az egyenáramú nagyfeszültségű modul?
- Hogyan működik egy DC nagyfeszültségű modul?
- Főbb specifikációk és tervezési paraméterek
- Hol használják a nagyfeszültségű egyenáramú modulokat?
- Mit kell figyelembe venniük a mérnököknek az integráció során?
- Az OEM berendezések legfontosabb előnyei
- Hogyan válasszuk ki a megfelelő modult?
- Gyakran Ismételt Kérdések
- Következtetés
Mi az egyenáramú nagyfeszültségű modul?
Az egyenáramú nagyfeszültségű modul egy kompakt teljesítmény-átalakító komponens, amely a viszonylag alacsony egyenáramú bemenetet sokkal magasabb egyenáramú kimeneti feszültséggé alakítja. Ahelyett, hogy az egyes transzformátorokból, kapcsolóelemekből, egyenirányítókból, védelmi áramkörökből és szigetelőszerkezetekből nagyfeszültségű áramkört terveznének, a berendezésgyártók egy dedikált nagyfeszültségű modult integrálhatnak a gazdatermékbe.
Ez az architektúra különösen akkor hasznos, ha a telepítési hely korlátozott. A DeFa modul mérete mindössze 51 × 32 × 19 mm, tömege pedig körülbelül 25 g, így beépíthető hordozható légtisztítókba, asztali ionizátorokba, autók légfrissítőibe, fertőtlenítő készülékekbe, HVAC-kiegészítőkbe és egyéb kompakt berendezésekbe.
A kimenet a kiválasztott modellnek megfelelően konfigurálható, 5kV és 9kV közötti elérhető feszültségszintekkel. Alkalmazástól függően a nagyfeszültségű kimenet használható negatív ionok generálására, elektrosztatikus kicsapásra vagy kisméretű plazmageneráló rendszerekre.
Hogyan működik egy DC nagyfeszültségű modul?
Az alapvető működési elv egy többlépcsős feszültség-átalakítási folyamat. Az alacsony feszültségű egyenáramú bemenet először egy oszcillátort vagy kapcsolóáramkört hajt meg. Ez az áramkör feszültség alá helyezi a fokozó transzformátor primer oldalát. A transzformátor növeli a feszültséget, majd egy egyenirányító áramkör az átalakított elektromos jelet nagyfeszültségű egyenárammá alakítja.
A kimeneti áramkör áramkorlátozó karakterisztikával van kialakítva, így a modul nagy feszültséget tud biztosítani anélkül, hogy nagy kimeneti teljesítményt igényelne. Ez a megkülönböztetés azért fontos, mert sok ionizációs és elektrosztatikus alkalmazáshoz nagy elektromos térre van szükség, nem pedig nagy mennyiségű elektromos áramra.
- Beviteli szakasz:DC 5V vagy DC 12V tápot fogad.
- Oszcillációs szakasz:A transzformátor által igényelt kapcsolási jelet állítja elő.
- Léptető szakasz:Az alacsony bemeneti feszültséget magas feszültségre emeli.
- Javítási szakasz:Előállítja a szükséges nagyfeszültségű DC kimenetet.
- Védelmi szakasz:Segít korlátozni az abnormális áramot, és megvédi az áramkört hibaállapotok esetén.
Ez a kompakt architektúra megkönnyíti a dedikált nagyfeszültségű modul integrálását, mint egy teljes nagyfeszültségű áramkör felépítését a semmiből.
Főbb specifikációk és tervezési paraméterek
A nagyfeszültségű tápegység kiválasztása előtt a mérnököknek értékelniük kell a bemeneti kompatibilitást, a kimeneti feszültséget, az energiafogyasztást, a fizikai méreteket, a vezetékeket, a hőmérséklet-tartományt, a szigetelést és a védelmi funkciókat. Az alábbi táblázat összefoglalja a DeFa megoldás főbb specifikációit.
| Paraméter | Specifikáció | Mérnöki megfontolások |
|---|---|---|
| Bemeneti feszültség | DC 5V vagy DC 12V ±10% | Számos alacsony feszültségű elektronikus rendszerrel kompatibilis |
| Kimeneti feszültség | 5kV-9kV DC | Az elektróda és az alkalmazás követelményei szerint van kiválasztva |
| Névleges teljesítmény | Akár 3W | Kompakt, kis fogyasztású alkalmazásokhoz alkalmas |
| Kimeneti áram | Általában ≤0,5 mA | Belsőleg korlátozott a tervezett alkalmazási tartományra |
| Méretek | 51 × 32 × 19 mm | Szűk helyű berendezésekhez használható |
| Súly | kb. 25g | Segít minimalizálni a berendezés hozzáadott súlyát |
| Üzemi hőmérséklet | -10°C és +60°C között | Alkalmas a beltéri berendezések széles köréhez |
| Védelem | Túláram, rövidzárlat és nyitott terhelés elleni védelem | Segít javítani a rendszerszintű megbízhatóságot |
| Kimeneti csatlakozás | Nagyfeszültségű vezeték | A vezeték hossza beállítható a berendezés integrációjához |
A részletes műszaki kiválasztás érdekében a mérnököknek össze kell hangolniuk a modul elektromos jellemzőit az elektróda geometriájával, a terhelés állapotával, a szigetelési távolsággal, a burkolat kialakításával és a végtermék működési környezetével.
Hol használják a nagyfeszültségű egyenáramú modulokat?
A nagyfeszültségű modul kompakt formája és kis teljesítményű kialakítása alkalmassá teszi többféle elektrosztatikus és levegőkezelési alkalmazásra.
Levegőtisztító berendezések
Az elektrosztatikus légtisztító rendszerekben a nagyfeszültség elektromos mezőt hoz létre, amely támogatja a részecskék feltöltését és összegyűjtését. A modul a levegőkezelés részeként használt negatív ionokat generáló alkatrészeket is képes táplálni.
Negatív ion generátorok
Az asztali ionizátorok, hordozható légfrissítők és más kompakt iongeneráló eszközök nagy feszültségű forrást igényelnek anélkül, hogy nagy tápegységet kellene hozzáadniuk. Egy kis DC nagyfeszültségű konverter leegyszerűsítheti ezt az integrációt.
Plazma eszközök
A kis plazmarendszerek szabályozott nagyfeszültségű forrást igényelhetnek a plazmacella számára szükséges elektromos feltételek megteremtéséhez. A kialakítástól függően a modul támogathatja a szagkezelésre vagy a felülettel kapcsolatos alkalmazásokhoz használt kompakt plazmagenerátorokat.
HVAC és légkezelő tartozékok
A nagyfeszültségű modulok beépíthetők fan-coil egységekbe, csatornába szerelt ionizátorokba és egyéb folyamatos légkezelő tartozékokba is, ha a rendelkezésre álló beépítési hely korlátozott.
Orvosi és laboratóriumi berendezések
A kis teljesítményű légtisztító és speciális fertőtlenítő berendezések kompakt nagyfeszültségű tápegységeket használhatnak, ahol az elektromos követelmények megfelelnek a modul specifikációinak, és a kész berendezés megfelelő biztonsági intézkedéseket tartalmaz.
Mit kell figyelembe venniük a mérnököknek az integráció során?
A nagyfeszültségű alkatrészek nem csak elektromos kompatibilitást igényelnek. A termékfejlesztés során figyelembe kell venni a mechanikai elrendezést, a szigetelést, a vezetékeket, a hőviszonyokat, az elektromágneses interferenciát és a felhasználó védelmét.
- Nagyfeszültségű hézag:Tartson megfelelő távolságot a nagyfeszültségű kimenet és a vezetőképes alkatrészek között.
- Szigetelés:Használjon megfelelő szigetelőanyagot a nagyfeszültségű kivezetés és a vezetékek körül.
- Ház kialakítása:Normál működés közben a nagyfeszültségű rész ne legyen hozzáférhető.
- Hőkezelés:Tartsa a modult a megadott üzemi hőmérsékleti tartományon belül.
- Vezeték:Válassza ki a megfelelő nagyfeszültségű szigetelt kábelt, és adja meg a szükséges vezetékhosszt.
- EMC:Az érzékeny elektronikus rendszerek árnyékolást, szűrést vagy gondos kábelvezetést igényelhetnek.
- Elektróda geometriája:Az elektródák távolsága és alakja befolyásolja a feszültségigényt és az elektromos viselkedést.
A modul tokozott felépítése elválasztja a nagyfeszültségű kimenetet az alacsony feszültségű bemenettől. Mindazonáltal a végső berendezések tervezői továbbra is felelősek a késztermék megfelelő szigetelésének, burkolatának, földelésének és biztonsági architektúrájának megvalósításáért.
Melyek az OEM-berendezések legfontosabb előnyei?
Az OEM-gyártók számára a kompakt nagyfeszültségű modul csökkentheti a fejlesztés bonyolultságát, miközben megkönnyíti a teljes termék csomagolását.
- Kompakt mechanikai lábnyom:Az 51 × 32 × 19 mm-es méretek lehetővé teszik a viszonylag kis méretű házakba történő beépítést.
- Alacsony bemeneti teljesítményigény:Az akár 3 W névleges fogyasztás támogatja az alacsony fogyasztású rendszerarchitektúrákat.
- Többféle feszültség opció:Az elérhető modellek lefedik az 5 kV-tól 9 kV-ig terjedő kimeneti követelményeket.
- Konfigurálható csatlakozások:A nagyfeszültségű vezeték hossza és a csatlakozók elrendezése a berendezés kialakításának megfelelően meghatározható.
- Védelmi funkciók:Túláram-korlátozás, rövidzárlatvédelem és nyitott terhelés elleni védelem be van építve a modulba.
- OEM alkalmazkodóképesség:A bemeneti feszültség, a kimeneti feszültség, a polaritás, a ház, a rögzítés és a vezetékezés értékelhető a projekt-specifikus követelmények szerint.
Hogyan válasszuk ki a megfelelő DC nagyfeszültségű modult?
A megfelelő modul kiválasztása az elektromos terhelés meghatározásával kezdődik, nem pedig a legmagasabb elérhető feszültség kiválasztásával. A magasabb feszültség nem automatikusan jobb, mert az elektródatávolság, a levegőviszonyok, a szigetelés, az ózon szempontjai és az alkalmazási célok mind befolyásolják a rendszer teljesítményét.
A negatív ionos alkalmazásokhoz az elektróda kialakításától függően alacsonyabb kimeneti feszültségű modellek lehetnek megfelelőek. A szélesebb elektróda- vagy kollektortávolságú elektrosztatikus lecsapó rendszerek nagyobb feszültséget igényelhetnek. A plazma alkalmazásokat az adott kisülési cella elektromos jellemzői alapján kell értékelni.
A gyakorlati kiválasztási ellenőrző lista a következőket tartalmazza:
- Ellenőrizze, hogy a gazdarendszer DC 5V vagy DC 12V bemenetet biztosít-e.
- Határozza meg a szükséges kimeneti feszültséget az elektródatávolság és az alkalmazás tervezése alapján.
- Erősítse meg a szükséges polaritást: pozitív vagy negatív.
- Számítsa ki a gazdaberendezés rendelkezésre álló energiaköltségét.
- Ellenőrizze a fizikai telepítési helyet.
- Határozza meg a szükséges nagyfeszültségű kábelhosszt és a csatlakozóelrendezést.
- Értékelje az üzemi hőmérsékletet és a ház körülményeit.
- Vegye figyelembe az EMC követelményeket, ha érzékeny elektronika van a közelben telepítve.
Az OEM-projektek esetében, ha ezeket az adatokat megadják a szállítónak az ajánlattételi szakaszban, gyorsabbá teheti a műszaki egyeztetést, és csökkentheti a szükségtelen prototípus-iterációkat.
Gyakran ismételt kérdések a DC nagyfeszültségű modulokról
Beállítható a kimeneti feszültség a modul működése közben?
A standard modul a kiválasztott modellnek megfelelően gyárilag meghatározott kimeneti feszültséget használ. Ha egy alkalmazás változó kimeneti feszültséget igényel, a mérnököknek meg kell beszélniük egy testreszabott modult vagy egy külső vezérlési megoldást a tervezési szakaszban.
Hogyan választhatok 5kV és 9kV kimenet között?
A szükséges feszültség elsősorban az elektróda konfigurációjától és alkalmazásától függ. A negatív ionos alkalmazások általában 5 kV–7 kV feszültséget használnak, míg a nagyobb elektródarésekkel rendelkező elektrosztatikus rendszerek 8 kV–9 kV feszültséget igényelhetnek. A modell kiválasztása előtt értékelni kell a teljes elektróda- és terheléskonfigurációt.
Egy nagyfeszültségű modul ózont termel?
Maga a modul egy energiaátalakító komponens, nem pedig ózongenerátor. Azonban ózon képződhet, amikor nagy feszültséget kapcsolnak a levegőben lévő éles elektródákra, különösen magasabb feszültségeknél. Az elektróda geometriáját, a feszültségszintet és a rendszer kialakítását ezért figyelembe kell venni, amikor az ózonszabályozás fontos.
Használható háztartási gépekben?
A modult korlátozott kimeneti áramerősséggel és tokozott szigeteléssel tervezték, de a végső készüléknek továbbra is megfelelő elektromos szigetelésre, földelésre, burkolatra és biztonsági tervezésre van szüksége. Normál működés közben a nagyfeszültségű kapocs és vezetékek ne legyenek elérhetők a felhasználók számára.
Mennyi a várható élettartam?
Normál üzemi körülmények között és a megadott hőmérsékleti tartományon belül a modul várható élettartama több mint 20 000 óra. A túlzott bemeneti feszültség és a hosszan tartó, maximális hőmérsékleten történő működés befolyásolhatja az élettartamot, ezért a megfelelő hő- és elektromos menedzsment javasolt.
Rendelkezésre állnak-e minták a prototípus teszteléséhez?
Igen. A mintarendelések prototípus-értékeléshez használhatók. Minta kérésekor célszerű megadni a szükséges bemeneti feszültséget, kimeneti feszültséget, polaritást és a nagyfeszültségű vezeték hosszát, hogy kiértékelhető legyen a megfelelő konfiguráció.
Következtetés: megfelelő-e a kompakt nagyfeszültségű modul az Ön berendezéséhez?
A kompakt nagyfeszültségű tápegység fontos építőeleme lehet a levegőtisztításnak, ionizációnak, elektrosztatikus kicsapásnak, plazmatermelésnek, HVAC-kiegészítőknek és egyéb kis teljesítményű nagyfeszültségű alkalmazásoknak. A kulcs nem egyszerűen a magas feszültség elérése, hanem a kimeneti feszültség, az áramkorlátozás, a polaritás, a mechanikai méretek, a vezetékek, a szigetelés és az üzemi feltételek összeegyeztetése a berendezés végleges kialakításával.
5 V vagy 12 V DC bemenettel, 5–9 kV DC kimeneti lehetőségekkel, akár 3 W névleges teljesítményfelvétellel, 51 × 32 × 19 mm-es kompakt szerkezettel, konfigurálható vezetékekkel és integrált védelmi funkciókkal a DeFa megoldása praktikus kiindulópontot biztosít az OEM fejlesztőknek a kompakt nagyfeszültségű rendszerintegrációhoz. Ha légtisztítót, ionizálót, plazmaeszközt, elektrosztatikus rendszert vagy egyéb kompakt nagyfeszültségű forrást igénylő berendezést fejleszt, tekintse meg a DC High Voltage Module specifikációit éslépjen kapcsolatba velünka szükséges bemeneti feszültséggel, kimeneti feszültséggel, polaritással, terheléskonfigurációval és a műszaki értékeléshez szükséges telepítési követelményekkel.
