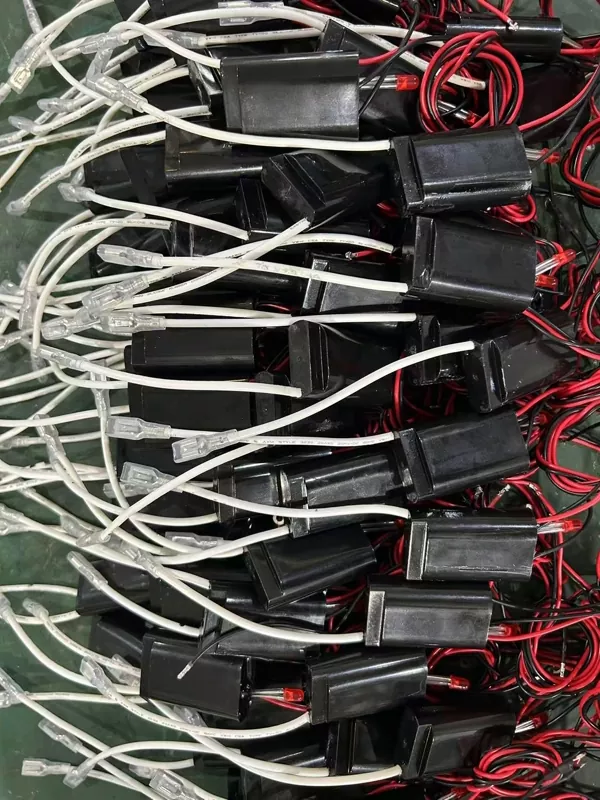

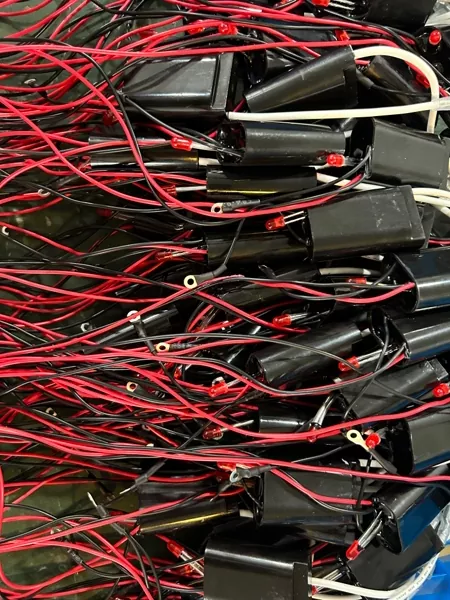

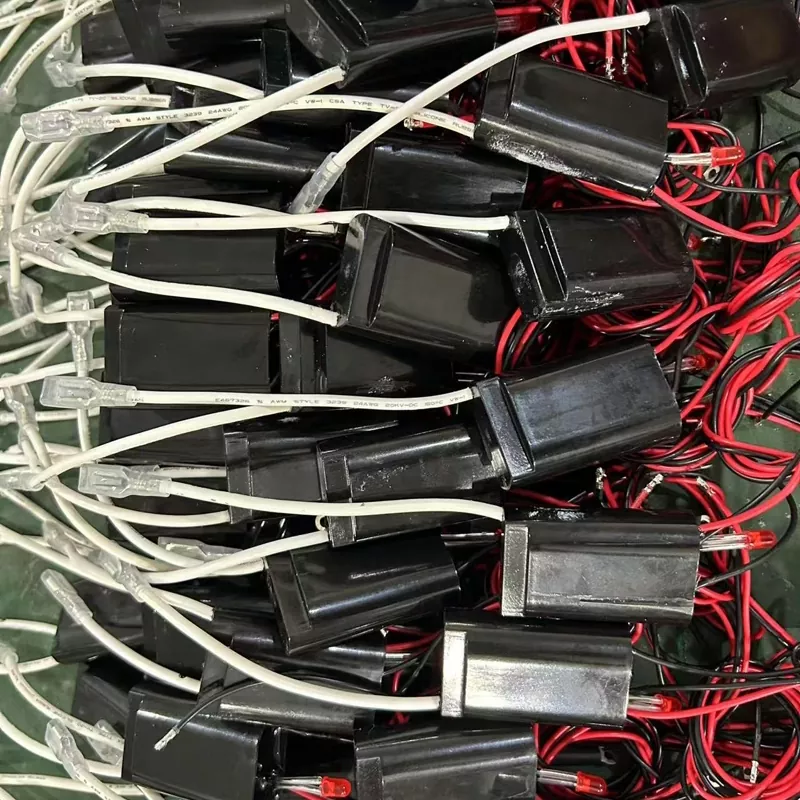

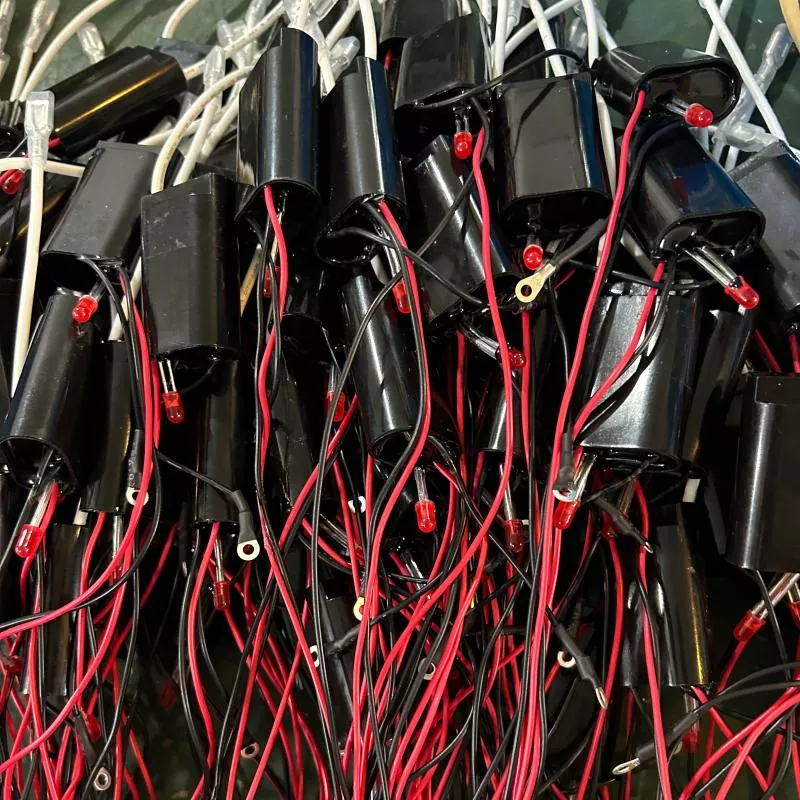

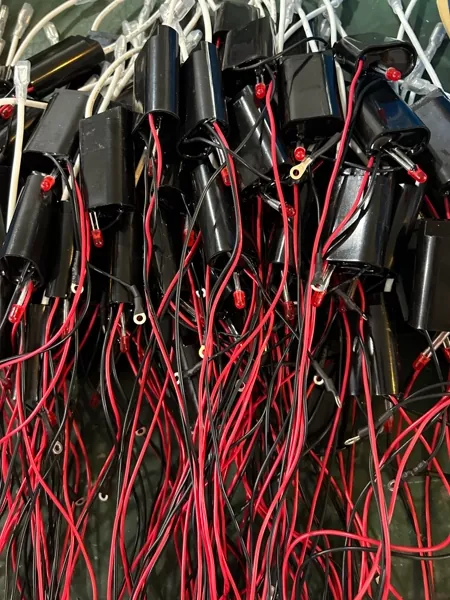

DC nagyfeszültségű modul

A DeFa DC nagyfeszültségű modul egy kompakt tápegység, amelyet arra terveztek, hogy stabil nagyfeszültségű kimenetet generáljon elektrosztatikus csapadékhoz, negatív ionok előállításához és kis teljesítményű plazma alkalmazásokhoz. A modult ESP-modulnak, negatív ion-modulnak vagy nagyfeszültségű generátornak is nevezik, a célfelhasználástól függően. A Shengyuan Technology szállítja DeFa márkanév alatt.

Az 51 × 32 × 19 mm alapterületű és 3 W névleges teljesítményfelvételű modul légtisztítókba, hordozható fertőtlenítőkbe, orvosi és wellness eszközökbe és egyéb olyan berendezésekbe való beépítésre szolgál, ahol kis nagyfeszültségű forrásra van szükség. A bemeneti opciók DC 5 V és DC 12 V, míg a kimeneti feszültség 5 kV és 9 kV között van beállítva az adott modelltől függően.

Elektromos és mechanikai paraméterek

Hogyan működik a modul

A modul az alacsony egyenáramú bemeneti feszültséget magas egyenáramú kimeneti feszültséggé alakítja egy emelőtranszformátoron és egyenirányítón keresztül. A beépített oszcillátor meghajtja a transzformátor primer oldalát, és a kimenet egyenirányítva stabil magas feszültséget állít elő. Az áramkört úgy tervezték, hogy a kimeneti áramot biztonságos szintre korlátozza, ami fontos olyan alkalmazásoknál, ahol a magas feszültség levegőnek van kitéve, vagy emberi érintkezés közelében használják.

Negatív ionos alkalmazások esetén a modul úgy van konfigurálva, hogy negatív kimeneti polaritást hozzon létre. Elektrosztatikus csapadék esetén a kisülési elektródára és a kollektorlemezre ugyanaz a nagy feszültség vonatkozik. Plazma alkalmazásokban a modul egy kis dielektromos gát kisülési cellát tud meghajtani.

Integrációs szempontok

Kompakt méret

Az 51 × 32 × 19 mm-es alapterület lehetővé teszi a hordozható légtisztítókba, asztali fertőtlenítőkbe, autós légfrissítőkbe és kézi eszközökbe történő beépítést. Rögzítési lyukak vagy kétoldalas ragasztópárnák a megrendelő tervei szerint helyezhetők el.

Bemeneti és kimeneti kábelezés

A bemeneti csatlakozások tűfejként vagy forrasztott vezetékként állnak rendelkezésre. A nagyfeszültségű kimenet egy szilikon szigetelt vezetéken keresztül történik, amely megakadályozza az ív felfutását és ellenáll a folyamatos hajlításnak. A nagyfeszültségű vezeték hossza megadható.

Biztonság és szigetelés

A modul égésgátló házba van zárva, amely megvédi a belső áramkört a portól és a nedvességtől. A nagyfeszültségű kimenet le van választva az alacsony feszültségű bemenettől. A kimeneti áram eleve korlátozott, csökkentve az áramütés kockázatát normál működés közben. A modult azonban mindig egy késztermékbe kell zárni, megfelelő szigeteléssel a nagyfeszültségű kivezetés körül.

EMC és zaj

A kapcsolási frekvencia úgy van megválasztva, hogy minimalizálja a hallható zajt és az elektromágneses interferenciát. Igény esetén külső RC szűrő vagy árnyékolt kábel ajánlható az érzékeny alkalmazásokhoz.

Tipikus alkalmazások

• Légtisztítók:Elektrosztatikus leválasztó lemezeket vagy negatív ion generátorokat táplál lakossági és hordozható egységekben.
• Negatív ionos eszközök:Asztali ionizátorokban, autók légfrissítőiben és személyes wellness termékekben használják.
• Plazma modulok:Kisméretű plazmagenerátorokat hajt meg a szagok eltávolítására és a felületek fertőtlenítésére.
• Orvosi és egészségügyi ellátás:Alkalmas kis teljesítményű fertőtlenítő kamrákhoz, fogászati ​​szívórendszerekhez és laboratóriumi levegőtisztító modulokhoz.
• HVAC tartozékok:Fan coil egységek belsejébe vagy csatornába szerelt ionizátorokba szerelve a folyamatos levegőkezeléshez.

Testreszabási lehetőségek

• Kimeneti feszültség:Rögzített 5 kV, 6 kV, 7 kV, 8 kV vagy 9 kV, modell szerint. Az egyéni értékek kiértékelhetők.
• Bemeneti feszültség:DC 5 V vagy DC 12 V szabvány. Más feszültségek is rendelkezésre állnak a mennyiségi rendelésekhez.
• Polaritás:Negatív vagy pozitív kimenet választható. A negatív kimenet általános a légtisztító alkalmazásoknál.
• Vezeték hossza és csatlakozó típusa:A nagyfeszültségű vezeték hossza és vége testreszabható.
• Ház és szerelés:A modul ház nélkül is szállítható közvetlen NYÁK-integrációhoz vagy szerelőkarimákkal.

Megbízhatóság és tesztelés

Szállítás előtt minden modult tesztelnek a kimeneti feszültség, a bemeneti áram és a szigetelés integritásának szempontjából. A mintavizsgálatok magukban foglalják a folyamatos működést teljes terhelés mellett 48 órán át, valamint a -10°C és +60°C közötti hőciklust. Orvosi vagy nagy volumenű alkalmazásokhoz további vizsgálati jegyzőkönyvek is rendelkezésre állnak.

Gyakran Ismételt Kérdések

Működés közben állítható a kimeneti feszültség?

Nem. A kimeneti feszültség gyárilag a kiválasztott modellnek megfelelően van rögzítve. Ha változó kimenetre van szükség, akkor egy másik modulra vagy egy külső vezérlőáramkörre van szükség. Megbeszélhetünk egyedi megoldásokat volumenprojektekhez.

Honnan tudhatom, hogy melyik kimeneti feszültséget válasszam?

A szükséges kimeneti feszültség az elektródatávolságtól és a cél alkalmazástól függ. A negatív iongenerátorok esetében az 5 kV–7 kV általános. A szélesebb lemezrésekkel rendelkező elektrosztatikus leválasztókhoz 8 kV és 9 kV közötti feszültségre lehet szükség. Technikai csapatunk az Ön elektródakonfigurációja alapján tud segíteni.

Ez a modul ózont termel?

Maga a modul nem termel közvetlenül ózont. Ózon képződhet, amikor a magas feszültséget levegőben lévő éles elektródára kapcsolják, különösen magasabb feszültségek esetén. Ha az ózonszabályozás aggodalomra ad okot, akkor a kimeneti feszültség 6 kV alatt tartható, vagy más elektróda kialakítás is alkalmazható.

Biztonságos a modul háztartási készülékekben való használata?

A modul korlátozott kimeneti árammal és tokozott szigeteléssel készült. Megfelelően földelt készülékbe szerelve megfelel a háztartási használatra vonatkozó kisfeszültségű biztonsági követelményeknek. A nagyfeszültségű kimeneti vezetékeknek azonban zártnak kell lenniük, és nem hozzáférhetők a felhasználók számára.

Mi a modul jellemző élettartama?

Normál üzemi körülmények között és a megadott hőmérsékleti tartományon belül a modul várható élettartama több mint 20 000 óra. A fő hibatényezők a túlfeszültség bemenet és a folyamatos működés maximális hőmérsékleten. A gazdaeszköz megfelelő hőkezelése javítja a hosszú élettartamot.

Rendelhetek mintát értékeléshez?

Igen. A prototípus elkészítéséhez és teszteléséhez mintarendelések állnak rendelkezésre. Megrendeléskor adja meg a kívánt bemeneti feszültséget, kimeneti feszültséget, polaritást és vezetékhosszt.

A Shengyuan technológiáról

A Shengyuan Technology (DeFa márka) több mint 20 éve fejleszt nagyfeszültségű tápegységeket és plazmageneráló rendszereket. A vállalat alkatrészeket és komplett rendszereket szállít észak-amerikai, európai és ázsiai gyártóknak. Az itt ismertetett egyenáramú nagyfeszültségű modul ugyanazon a magtechnológián alapul, mint a nagyobb ipari tisztítóberendezésekben, kompakt és fogyasztói alkalmazásokhoz igazítva.
