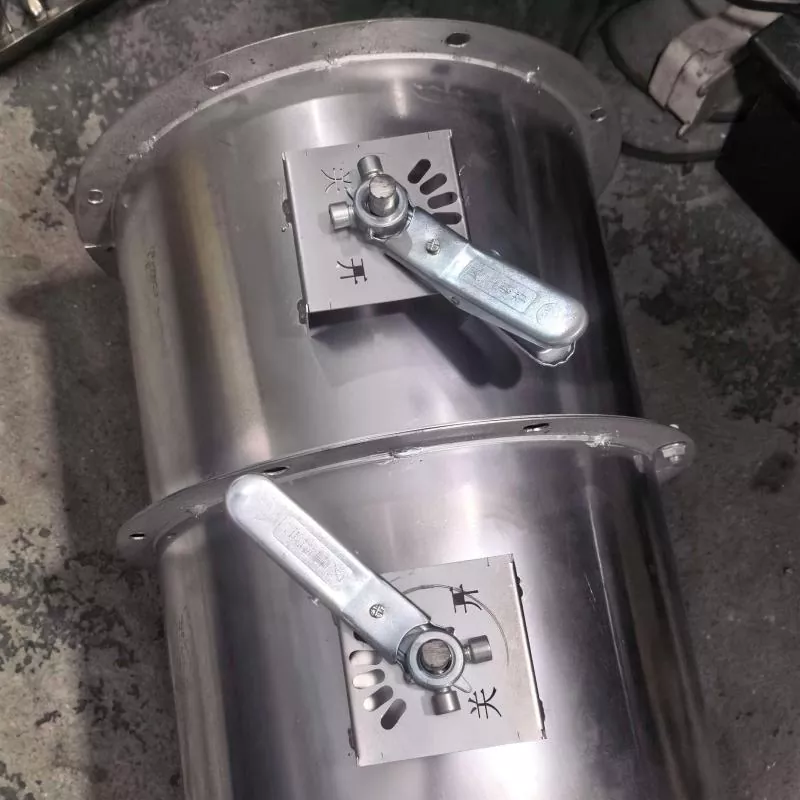

Szellőzésszabályozó csappantyú

A DeFa szellőztető csappantyúkat a légáramlás szabályozására használják HVAC rendszerekben, tisztaterekben, ipari folyamatok szellőztetésében, valamint alagútban vagy metróban. A termékskála magában foglalja a motoros vezérlésű csappantyúkat, a kézi kiegyenlítő csappantyúkat, a pneumatikus elzáró csappantyúkat és a tűz/füst csappantyúkat. A lengéscsillapítókat a Shengyuan Technology (DeFa márka) gyártja, amely több mint 20 éves tapasztalattal rendelkezik a környezetszabályozó berendezések és a nagyfeszültségű elektronikai rendszerek területén.

Szabványos és egyedi méretek is szállíthatók. Az anyagválasztás, az aktuátor típusa, a vezérlőjel és a szivárgási osztály a csatornarendszer követelményeinek megfelelően van konfigurálva. A következő szakaszok a főbb műszaki adatokat, a kivitelezési részleteket, a kiválasztási pontokat és a karbantartási javaslatokat ismertetik.

Műszaki adatok

Építési részletek

Keret és pengék

A keret horganyzott acélból vagy rozsdamentes acélból készül, karimás vagy csúszós csatlakozással. A pengék profilozottak a merevség érdekében, és kaphatók egy- vagy többlapos elrendezésben. Korrozív környezethez 316-os rozsdamentes acél vagy epoxibevonatú horganyzott acél rendelhető.

Tömítések és csapágyak

A pengeél-tömítések és a kerettömítések csökkentik a szivárgást zárt helyzetben. Nylon vagy bronz csapágyak támasztják a pengetengelyeket. Ezeket a csapágyakat úgy választották ki, hogy alacsony súrlódást biztosítsanak, rendszeres kenés nélkül.

Aktor szerelése

Az elektromos és pneumatikus hajtóművek a lengéscsillapító tengelyére univerzális bilinccsel vagy közvetlen csatlakozóval vannak felszerelve. A rugóvisszatérítéses hajtóműveket ott használják, ahol a csappantyúnak nem kell biztonságos pozícióba kerülnie teljesítményvesztés esetén. A hajtómű vezetékei és helyzetjelzője a telepítés után is hozzáférhető marad.

Kiválasztási irányelvek

A csappantyú kiválasztásakor a következő szempontokat kell figyelembe venni:

• Vezérlő funkció:A légáramlás modulálásához válasszon alacsony szivárgású csappantyút analóg vezérlőjellel. Az egyszerű leválasztáshoz elegendő egy kétállású csappantyú nyitó/zárható működtetővel.
• Csőnyomás:A csappantyú lapjának és a tengely vastagságának meg kell egyeznie a csőben lévő statikus nyomással. A nagyobb nyomású rendszerek megerősített konstrukciót igényelnek.
• Szivárgási követelmény:Az olyan alkalmazásokhoz, mint a tisztaterek vagy laboratóriumok, gyakran 0. vagy 1. osztályú szivárgásra van szükség. Az általános komfortrendszerek 2. vagy 3. osztályt használhatnak.
• Környezeti feltételek:A kültéri telepítésekhez időjárásálló hajtóművekre és korrózióálló anyagokra van szükség. A konyhai elszívó- vagy vegyi füstcsatornák rozsdamentes acél konstrukciót igényelhetnek.
• Tűzbiztonság:Ahol a csatorna egy tűzálló falon halad át, a helyi előírásoknak megfelelően minősített tűzvédelmi csappantyút kell kiválasztani és felszerelni.

Minőségbiztosítás és tesztelés

A DeFa csappantyúkat dokumentált minőségirányítási rendszer szerint gyártják. Minden egyes tételt ellenőriznek a lapátok beállítására, a tömítés integritására és a működtető szerkezet működésére. A szivárgási vizsgálatokat az EN 1751 vagy a GB/T 14294 szabvány szerint mintavételezéssel végzik. A tűzvédelmi csappantyúkat jóváhagyott laboratóriumokban tesztelik, és a vonatkozó vizsgálati jelentésekkel együtt szállítják.

Kiegészítő dokumentációt igénylő projektekhez anyagtanúsítványokat, működtetőciklus-teszt jegyzőkönyveket és gyári átvételi vizsgálati jelentéseket tudunk biztosítani.

Telepítési megjegyzések

• Szerelje fel a csappantyút egy egyenes csatornaszakaszba. A zsalu előtt és után legalább 2-3 csatornaátmérőjű egyenes futás csökkenti a turbulenciát és javítja a szabályozás pontosságát.
• Tűzvédelmi csappantyúk esetén kövesse a címkén feltüntetett beépítési irányt, és tömítse le a gyűrű alakú rést jóváhagyott tűzgátló anyaggal.
• Ellenőrizze, hogy a hajtómű forgásiránya megegyezik-e a vezérlőjellel. Ha több lengéscsillapítót használ, állítsa be a címeket és a jeltartományokat a rendszer indítása előtt.
• A csappantyú közelében helyezzen el egy hozzáférési panelt, amely lehetővé teszi az ellenőrzést és a működtetőelem cseréjét a csatorna elvágása nélkül.

Karbantartás és hibaelhárítás

Rutinellenőrzések

• Minden hónapban: szemrevételezéssel ellenőrizze a késeket és a tömítéseket, hogy nincs-e benne por vagy idegen tárgy.
• Negyedévente: járassa végig a csappantyú teljes tartományát, és ellenőrizze, hogy a pozíció visszajelzés megegyezik-e a lapát tényleges szögével.
• Minden évben: tesztelje a tűz-/füstcsappantyúk hibamentes működését, és cserélje ki az elkopott tömítéseket vagy működtetőelemeket.

Gyakori hibák

• A lengéscsillapító nem reagál a vezérlőjelre:Ellenőrizze a vezetékeket, a működtetőelem tápellátását és a jel polaritását. Ha az aktuátor kap jelet, de nem mozdul, a nyomaték elégtelen lehet a légcsatorna nyomása vagy a lapátok megkötése miatt.
• Levegőszivárgás zárt helyzetben:Vizsgálja meg a pengeélek tömítéseit, hogy nem kopnak-e vagy nem illeszkednek-e. Szükség esetén állítsa be a késütközőket.
• Túlzott működési zaj:Ellenőrizze, hogy nincsenek-e meglazultak a pengék, elkoptak-e a csapágyak vagy nem vibrál a csatorna. Húzza meg a tengelykapcsolókat, és szükség esetén adjon hozzá csatornamerevítőket.

Gyakran Ismételt Kérdések

Kaphatok csappantyút nem szabványos méretben?

Igen. Egyedi méretek készülnek, hogy megfeleljenek a nem szabványos csőméreteknek. A pontos árajánlathoz adja meg a nyílásméretet, a karima típusát és a szükséges szivárgási osztályt.

Mi a különbség az ellentétes lapátos és a párhuzamos lapátos lengéscsillapítók között?

Az egymással szemben elhelyezkedő csappantyúk a szomszédos lapátokat ellenkező irányba forgatják, így lineárisabb légáramlási karakterisztikát biztosítanak. Előnyösek a modulációs vezérléshez. A párhuzamos lapátos lengéscsillapítók az összes lapátot ugyanabba az irányba mozgatják, és főként nyitás/zárás vagy kétállású szervizelésre használatosak.

Szállít csappantyúkat gyors működésű szelepmozgatókkal biztonsági rendszerekhez?

Igen. A rugóvisszatérítéses elektromos működtetők és a gyors kipufogószelepekkel ellátott pneumatikus hajtóművek néhány másodperces zárási időt tudnak elérni. Ezeket gyakran füstszabályozásra vagy vészleválasztásra írják elő.

Használható a csappantyú magas páratartalmú környezetben?

A rozsdamentes acél vagy bevonatos horganyzott acél szerkezet IP54-es vagy magasabb szelepmozgató védelemmel alkalmas magas páratartalmú helyekre, mint például úszómedencék vagy tengerparti létesítmények. A tömített csapágyakat és tömítéseket is ki kell választani.

Milyen dokumentumokat tartalmaznak a tűzvédelmi csappantyúk?

A tanúsított tűzvédelmi csappantyúk magukban foglalják a vizsgálati jelentést, a megfelelőségi tanúsítványt és a telepítési utasításokat. A konkrét dokumentumok a kért tanúsítási szabványtól függenek, például GB, EN vagy UL.

A DeFa-ról

A DeFa a Shengyuan Technology termékmárkája, amely környezetvédelmi vezérlő hardverekre és nagyfeszültségű elektronikus rendszerekre szakosodott gyártó. A vállalat csillapítótermékei ugyanazt a mérnöki fegyelmet alkalmazzák, mint az áramellátó és tisztító berendezéseinél, különös tekintettel az anyagválasztásra, a tűrésekre és a hosszú távú megbízhatóságra.
