Négyszögletű légmennyiség-szabályozó lengéscsillapító

A DeFa téglalap alakú légmennyiség-szabályozó csappantyúk a légáramlás szabályozására szolgálnak négyzetes és téglalap alakú csatornarendszerekben. A termékcsalád kézi és motoros változatokat is lefed, szabványos méretekkel 100×100 mm-től 1000×1000 mm-ig. Egyedi méretek, karimatípusok és felületkezelések szállíthatók a projekt követelményei alapján. Ezeket a lengéscsillapítókat a Shengyuan Technology gyártja DeFa márkanév alatt, amely vállalat több mint 20 éves tapasztalattal rendelkezik a környezeti szabályozó berendezések és a nagyfeszültségű energiarendszerek területén.

A csappantyúk alkalmasak légkiegyenlítésre, zónaszabályozásra és légáramlás szabályozására HVAC rendszerekben, tisztaterekben és ipari szellőztetésben. Az anyagopciók között szerepel szénacél, 201 rozsdamentes acél, 304 rozsdamentes acél és 316 rozsdamentes acél, ami lehetővé teszi, hogy a termék megfeleljen a különböző telepítési környezeteknek és korrózióállósági igényeknek.

Általános előírások

Szabványos méret elérhető

Az alábbi táblázat az általánosan tárolt téglalap méreteket sorolja fel. Kérésre más méretek is gyárthatók. A méretek szélesség × magasság milliméterben vannak kifejezve.

Megjegyzés: A fenti lista a tipikus gyártási képességet tükrözi. A listán nem szereplő méretek esetén kérjük, vegye fel a kapcsolatot műszaki csapatunkkal a kívánt szélességgel és magassággal. A nagy méretekhez megerősített lapátokra és nagyobb nyomatékú működtetőkre lehet szükség.

Anyag kiválasztása

• Szénacél:Gazdaságos lehetőség általános beltéri szellőztetéshez. A horganyzott vagy porszórt felület alapvető korrózióvédelmet biztosít.
• 201 rozsdamentes acél:Alkalmas enyhén korrozív környezetekhez, például konyhákhoz vagy általános ipari elszíváshoz mérsékelt páratartalom mellett.
• 304 rozsdamentes acél:Nedves, tengerparti vagy élelmiszer-feldolgozó környezethez ajánlott, ahol jó korrózióállóság szükséges.
• 316 rozsdamentes acél:Vegyi füstelvezetésben, laboratóriumi szellőztetésben és tengeri alkalmazásokban használják, ahol kloridokkal és agresszív vegyszerekkel szembeni ellenállás szükséges.

Vezérlési beállítások

Manuális lengéscsillapítók

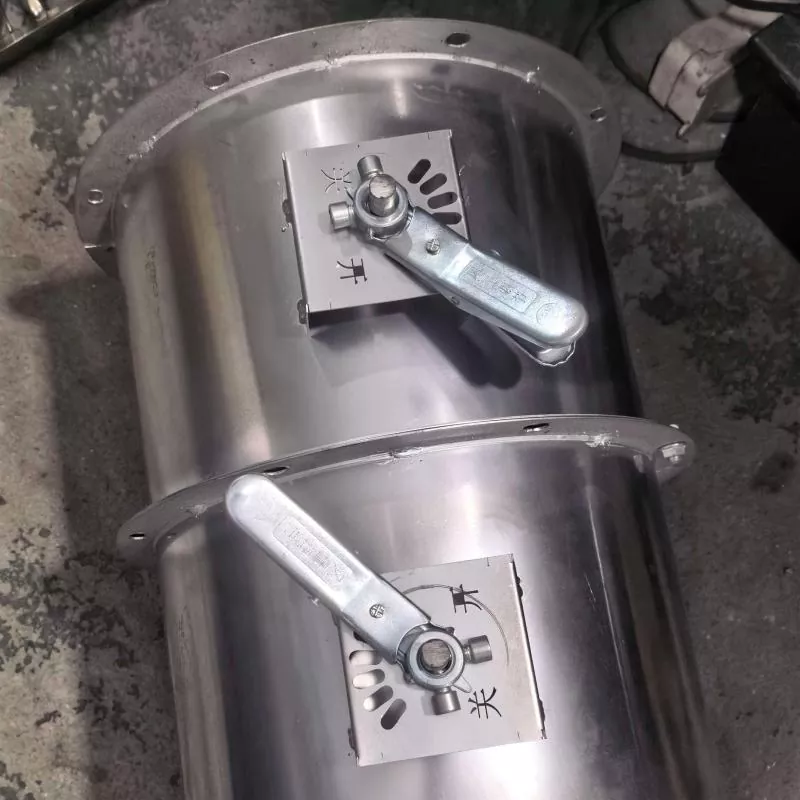

A kézi változatok reteszelő kvadráns fogantyúval vagy kézikerékkel vannak felszerelve. A fogantyú helyzete jelzi a penge dőlésszögét, és beállítás után reteszelhető. A kézi csappantyúkat jellemzően a rendszer üzembe helyezése során használják, vagy ott, ahol a légáramlás ritkán változik.

Motoros lengéscsillapítók

Az elektromos működtetők közvetlenül a csappantyú tengelyére vannak felszerelve az automatikus légáramlás szabályozáshoz. A modulációs aktuátorok 0-10V vagy 4-20mA jeleket fogadnak, lehetővé téve a zsalu számára, hogy reagáljon az épületfelügyeleti rendszer parancsaira. Az egyszerű nyitáshoz és záráshoz kétállású hajtóművek is rendelkezésre állnak.

Kombinált kézi és motoros

Egyes hajtóműmodellek kézi felülírás funkcióval rendelkeznek. Ez lehetővé teszi a helyi működést üzembe helyezés vagy áramszünet során. A kombinált konfiguráció hasznos a karbantartáshoz és a vészhelyzeti beállításhoz.

Építési jellemzők

• Penge kialakítása:Kisebb méretekhez körülbelül 300 × 300 mm-ig egyetlen pengét használnak. A nagyobb méretek többlapátos konstrukciót használnak, hogy csökkentsék a lapátok elhajlását és javítsák a légáramlás egyenletességét.
• Tengelytámasz:Az önkenő nylon vagy bronz csapágyak csökkentik a súrlódást és szükségtelenné teszik a rendszeres kenést.
• Tömítés:A pengeél-tömítések és a kerettömítések minimálisra csökkentik a légszivárgást zárt helyzetben. A szivárgási osztály a projekt követelményei alapján választható ki.
• Felületkezelés:A szénacél változatok horganyzott, festett vagy porszórt kivitelűek. A rozsdamentes acél változatok természetes vagy szálcsiszolt felülettel készülnek.

Telepítési útmutató

• Szerelje be egy egyenes csatornaszakaszba. A csappantyú előtt és után 2-3 csatornaátmérőjű egyenes futás biztosítja a stabil légáramlást és a pontos szabályozást.
• Kézi lengéscsillapítók esetén biztosítson hozzáférési helyet a fogantyú mozgatásához és helyzetének leolvasásához.
• Motoros lengéscsillapítók esetén ellenőrizze a hajtómű forgásirányát a végső elektromos csatlakoztatás előtt.
• Használjon rugalmas csatlakozásokat, ahol a légcsatorna vibrációja átterjedhet a csappantyúra.
• A karimás modelleknél egyenletesen húzza meg a csavarokat, hogy elkerülje a test eltorzulását és a tömítés szivárgását.

Karbantartás és ellenőrzés

• Negyedévenként:Ellenőrizze a penge mozgását, és tisztítsa meg a port a tömítésekről és a pengeélekről. Ellenőrizze, hogy a helyzetjelzők megfelelnek-e a tényleges pengeszögnek.
• Félévente:Ellenőrizze a csapágyak kopását és nyomatékát. Húzza meg a meglazult rögzítőelemeket.
• Évente:Végezzen teljes lökettesztet a motoros változatoknál. Cserélje ki a kopott tömítéseket, a korrodált alkatrészeket vagy az elöregedett működtetőelemeket, ha szükséges.

Gyakran Ismételt Kérdések

Rendelhetek téglalap alakú csappantyút a táblázatban nem szereplő méretben?

Igen. Egyedi méretek állnak rendelkezésre. Adja meg a pontos szélességet és magasságot, valamint a karima típusára vagy anyagára vonatkozó különleges követelményeket. Mérnöki csapatunk megerősíti a megvalósíthatóságot, és árajánlatot ad.

Hogyan döntsek kézi és motoros vezérlés között?

A kézi csappantyúk fix kiegyensúlyozásra alkalmasak, ahol a beállításokat csak az üzembe helyezés során kell elvégezni. Motoros csappantyúkra van szükség, ha a légáramlásnak automatikusan kell változnia az érzékelők vagy az épületfelügyeleti rendszer alapján. Ha nem biztos benne, segítünk felmérni projektje vezérlési logikáját.

Milyen anyagot válasszak a konyhai kipufogórendszerhez?

Magas páratartalmú és olajgőzzel rendelkező konyhai kipufogórendszerhez általában 304-es rozsdamentes acél ajánlott. Ellenáll a korróziónak és könnyen tisztítható. Nagyon agresszív vegyi kipufogógáz esetén a 316-os rozsdamentes acél a jobb választás.

Milyen információk szükségesek az árajánlathoz?

Kérjük, adja meg a csappantyú méreteit, anyagát, szabályozási módját (kézi vagy motoros), a hajtómű feszültségét és jeltípusát, valamint a szükséges szivárgási osztályt. Ha egyedi karimákra van szükség, mellékelje a karima szabványát vagy rajzát.

A csappantyú alkalmas kültéri vagy tetőtéri telepítésre?

Igen. Válasszon rozsdamentes acél testet és IP54-es vagy magasabb védettségű működtetőt. Az élettartam meghosszabbítása érdekében az állítómű felett időjárásvédő pajzs is javasolt.

Mi a tipikus szállítási idő standard és egyedi méreteknél?

A szabványos méretek gyakran 7-15 munkanapon belül elérhetők. Az egyedi méretek és speciális anyagok a rendelési mennyiségtől és az aktuális gyártási ütemtervtől függően tovább tarthatnak. Minden árajánlathoz szállítási becslést adunk.

A Shengyuan technológiáról

A Shengyuan Technology (DeFa márka) több mint 20 éve tevékenykedik a környezetszabályozó berendezések és a nagyfeszültségű energiarendszerek területén. A vállalat gyártási köre csappantyúkat, légtisztító modulokat és nagyfeszültségű generátorokat foglal magában, amelyek Észak-Amerikában, Európában és Ázsiában szolgálják ki az ügyfeleket. A téglalap alakú légmennyiség-szabályozó csappantyúkat dokumentált minőségirányítási rendszer szerint gyártják, a méretellenőrzést, az anyagok nyomon követhetőségét és a működtetőelemek működési vizsgálatát a szállítás előtt.
