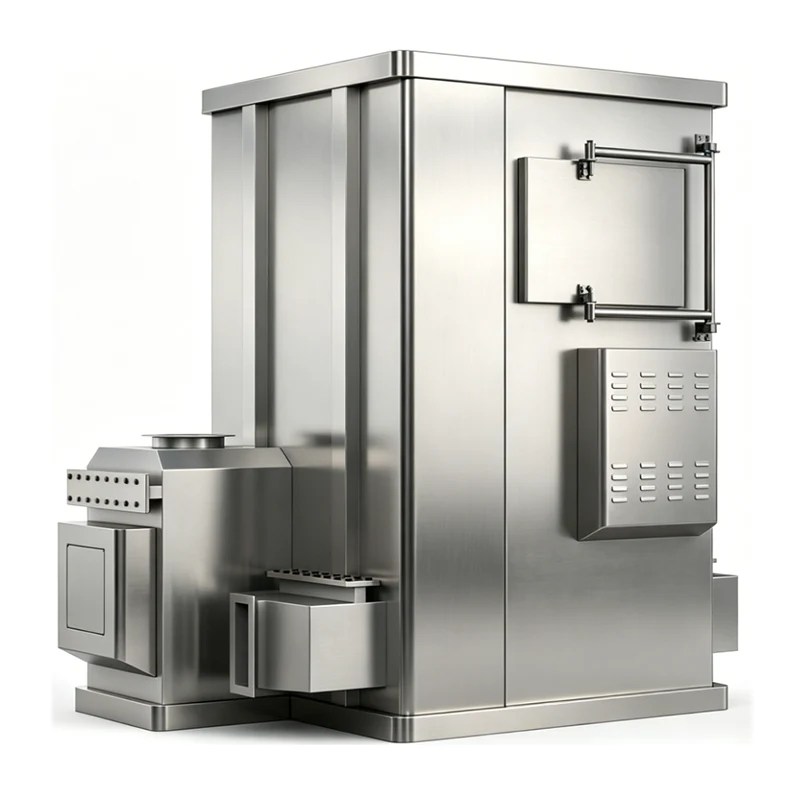

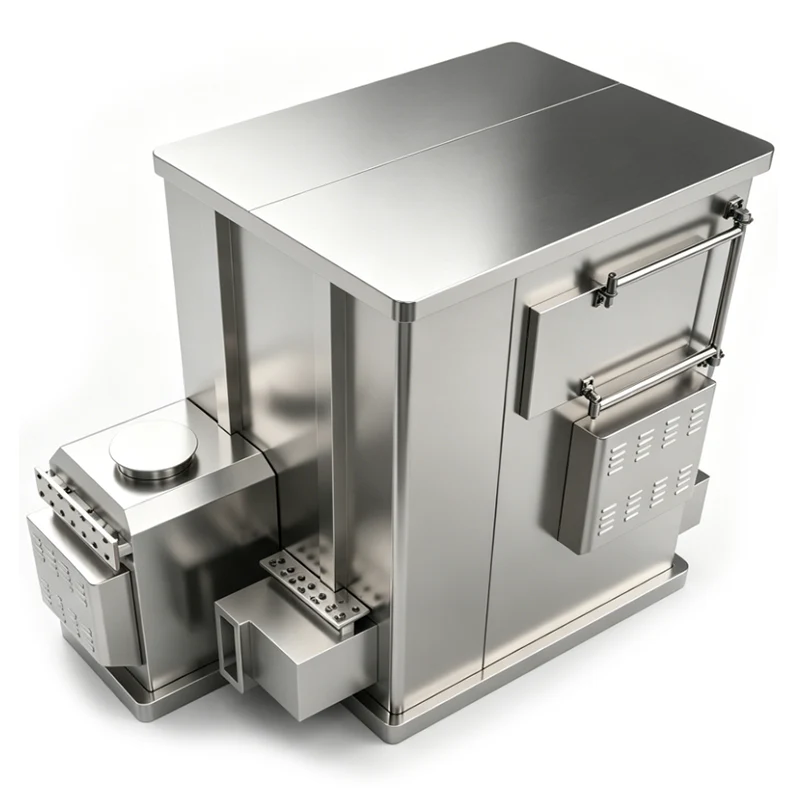

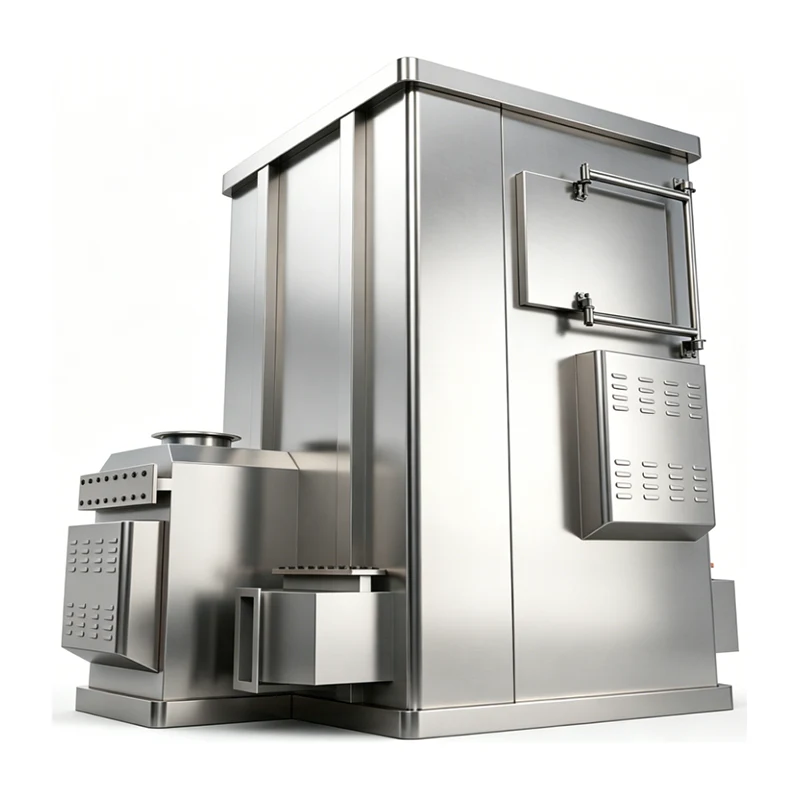

Kétfokozatú hőcserélő CO oxidációs kemence

A Defaee kétfokozatú hőcserélő CO oxidációs kemence egy integrált környezetvédő és energiatakarékos rendszer, amely egyesíti a CO katalitikus oxidációt, a kétfokozatú, nagy hatásfokú hővisszanyerést, az alacsony nyomású földgáztüzelést és az intelligens szabályozást. CO-tartalmú ipari kipufogógáz-tisztításra és hulladékhő visszanyerésére tervezték a kohászatban, a vegyiparban, az építőanyagokban és a kapcsolódó ágazatokban.

A DeFa Environmental Equipment (Ningbo) Co., Ltd. által kifejlesztett – technológiailag vezérelt gyártó, több mint 20 éves szakértelemmel a nagyfeszültségű tápegységek, plazmarendszerek és VOC-csökkentés terén – ez a kemence kétlépcsős lemezes hőcserélő szerkezetet használ a magas hőmérsékletű füstgázok hőenergiájának fokozatos visszanyerésére. Miközben a CO ártalmatlan oxidációját éri el, egyúttal nagy hatásfokú hőenergia-hasznosítást is biztosít. A tervezés előtérbe helyezi a környezeti megfelelést, az energiafogyasztás csökkentését és a stabil, hosszú távú működést.

Alapvető működési elv

1. CO katalitikus oxidáció

Az előkezelést (poreltávolítás és tűzoltás) követően a CO-tartalmú ipari kipufogógáz belép a kemence reakciókamrájába. Nemesfém-katalizátorok (platina-palládium) hatására viszonylag alacsony, 450-480°C hőmérsékleten katalitikus oxidációs reakció megy végbe, a toxikus CO nem mérgező CO₂-vé alakítva.

Reakció: 2CO + O₂ → 2CO₂ (katalizátor, 450-480°C)

Ez a lángmentes eljárás növeli az üzembiztonságot, és egyidejűleg képes lebontani a kipufogógáz-áramban jelenlévő nyomokban előforduló illékony szerves vegyületeket (VOC), segítve a felhasználókat a nemzeti és nemzetközi kibocsátási követelmények teljesítésében.

2. Kétlépcsős hőcsere

A beépített kétfokozatú lemezes hőcserélők fokozatos hűtést és gradiens hőcserélőt alkalmaznak, hogy maximalizálják a hulladékhő visszanyerését a reakció utáni magas hőmérsékletű füstgázból:

1. Első fokozatú hőcsere:A magas hőmérsékletű, körülbelül 480°C-os füstgáz belép az első fokozatú lemezes hőcserélőbe, és ellenáramban adja át a hőt a bejövő alacsony hőmérsékletű kipufogónak. A füstgáz hőmérséklete 240-260°C-ra csökken, míg a belépő gáz 200-220°C-ra előmelegszik, csökkentve a későbbi fűtéshez szükséges földgáz energiabevitelt.
2. Második fokozatú hőcsere:Az előhűtött füstgáz ezután belép a második fokozatú hőcserélőbe, ahol továbbadja a hőt a friss levegőnek vagy más alacsony hőmérsékletű közegnek. A füstgáz hőmérséklete 120°C alá csökken, így több mint 75%-os hulladékhő-visszanyerési arány érhető el – ez lényegesen magasabb, mint az egyfokozatú kiviteleknél.
3. Hőmérséklet szabályozás:A hőcsere után három légcsappantyú-készlet precízen modulálja a füstgázt, hogy fenntartsa a 80°C körüli stabil kibocsátási hőmérsékletet, elkerülve ezzel a berendezés túlzott hőmérséklet okozta feszültségét vagy hőszennyezését.

3. Alacsony nyomású földgáztüzelés

A rendszer egy alacsony nyomású földgáztüzelő egységet tartalmaz, amelynek gázellátási nyomása 0,02–0,05 MPa között van szabályozva, hogy megfeleljen a tipikus ipari alacsony nyomású gázviszonyoknak. A nyomáscsökkentő szelepen, szűrőn és áramlásmérőn keresztül történő pontos adagolás után a földgáz belép az égőbe, alaposan elkeveredik az égési levegővel, és alacsony hőmérsékleten ég el a kemencében, hogy stabil hőt biztosítson a katalitikus reakcióhoz.

Az alacsony nyomású égéstermék kiküszöböli a nagynyomású rendszerekkel kapcsolatos biztonsági kockázatokat. Az égés hatásfoka meghaladja a 99%-ot, miközben a füstgáz NOₓ- és CO-kibocsátási koncentrációja jóval a közös szabályozási határértékek alatt marad. Az üzemeltetési költségek jellemzően 30–40%-kal alacsonyabbak, mint a hasonló elektromos fűtési megoldások esetében.

Az alapfelszereltség felépítése

1. Kemence szerelvény

A kemencetest kétrétegű szerkezettel készül: alumínium-szilikát szigetelőréteggel bélelt, magas hőmérsékletnek ellenálló szénacél. A belső héj 600°C-ig ellenáll, míg a külső felület hőmérsékletét ≤50°C-on tartják a hőveszteség minimalizálása érdekében. A kemence öt funkcionális részre van osztva - bemeneti szakasz, előmelegítő rész, katalitikus reakció szakasz, kétlépcsős hőcserélő szakasz és kipufogó rész -, és egybe van hegesztve a kiváló tömítés érdekében. A beépített nyomáscsökkentő csatlakozó automatikus túlnyomás elleni védelmet biztosít.

2. Kétlépcsős hőcserélő modul

A hővisszanyerő rendszer magja két fokozatú, 304-es rozsdamentes acélból készült, nagy hatékonyságú lemezes hőcserélőből áll, amelyek magas hőmérséklet-ellenállást, korrózióállóságot és megbízható hőátadási teljesítményt nyújtanak. A hőcserélők sorba vannak rendezve közbenső vezetőlemezekkel az egyenletes füstgázelosztás érdekében. Az optimalizált lemeztávolság csökkenti a füstgázellenállást és a ventilátor energiafogyasztását. A modult úgy tervezték, hogy könnyen szétszerelhető és tisztítható legyen, és illeszkedjen a porot tartalmazó kipufogógázokhoz.

3. Alacsony nyomású földgáztüzelő rendszer

Ez az alrendszer földgázcsövekből, alacsony nyomású nyomáscsökkentő szelepből, gázszűrőből, áramlásszabályozó szelepből, égőből, gyújtóberendezésből és lángérzékelőből áll. A nyomáscsökkentő szelep 0,02-0,05 MPa között stabilizálja a gáznyomást, az áramlási szelep pedig pontos üzemanyag-adagolást tesz lehetővé. A porózus befecskendező égő biztosítja a gáz és a levegő alapos keveredését. Az automatikus gyújtóberendezés és a valós idejű lángérzékelő lángkimaradás esetén azonnal megszakítja a gázellátást, hogy megakadályozza a szivárgást.

4. Katalitikus reakciórendszer

A rendszer egy platina-palládium nemesfém katalizátorral töltött méhsejt-kerámia hordozóra épülő katalizátorágyat tartalmaz, amely mérgezésgátló tulajdonságokkal, magas hőmérsékleti tartóssággal és 2-3 éves tipikus élettartammal jellemezhető. A kemencébe legalább öt hőmérséklet-érzékelő van beépítve, amelyek valós időben figyelik a kritikus hőmérsékleti pontokat, és pontosan szabályozzák a reakcióhőmérsékletet a 450-480°C-os ablakon belül. Ez ≥99%-os CO-konverziót biztosít.

5. Intelligens vezérlőrendszer

Az érintőképernyős interfésszel rendelkező PLC-alapú vezérlőrendszer integrálja a hőmérséklet-szabályozást, a nyomásfelügyeletet, a gázbiztonsági reteszeket, a hibariasztásokat és az adatrögzítést. Támogatja a teljesen automatikus működést egygombos indítással/leállítással, valamint a gázáramlás és a csappantyú nyitásának automatikus beállításával. A rendszer folyamatosan figyeli a nyomáskülönbséget, a gáznyomást és a láng állapotát; bármilyen rendellenesség észlelésekor automatikus riasztást és leállási szekvenciát indít el. Távfelügyelet és adatfeltöltés is támogatott. A vezérlési algoritmusokat a DeFa két évtizedes terepi adatai finomítják, növelve a stabilitást és csökkentve a kézi beavatkozás szükségességét.

6. Biztonsági segédrendszer

• Tűzoltók és porgyűjtőkmind a bemeneti, mind a kimeneti nyílásnál le kell választani a gyártósort a kezelőberendezéstől, és felfogni a részecskéket, megelőzve a visszacsapódást és az eltömődést.
• Nyomáscsökkentő nyílása reakciókamra tetején található robbanásbiztos membrán túlnyomás esetén automatikusan nyomást enged le.
• Megbízható földelésA ≤4Ω földelési ellenállású fémház megakadályozza a statikus feltöltődést és az áramütés veszélyét.

Főbb teljesítménybeli előnyök

1. Nagy tisztítási hatékonyság és megfelelő kibocsátás

A CO katalitikus konverziós ráta eléri a ≥99%-ot, a CO kibocsátás koncentrációja jellemzően ≤50 mg/m³. Egyidejű VOC eltávolítás érhető el. Az alacsony nyomású földgáztüzelő rendszer ≤100 mg/m³ NOₓ-kibocsátást eredményez, fekete füst és szag nélkül. A teljesítmény szabványos ipari körülmények között érvényesül, és megfelel az ipari kemencékből származó légszennyező anyagokra vonatkozó előírásoknak.

2. Kiváló hulladékhő-visszanyerés és energiamegtakarítás

A kétfokozatú lemezes hőcserélő szerkezet ≥75%-os hulladékhő-visszanyerést tesz lehetővé, ami 20-25%-kal csökkenti a földgázfogyasztást az egyfokozatú hőcserélő konfigurációkhoz képest. A füstgáz kibocsátási hőmérsékletét ≤120°C-on tartják. A visszanyert hő felhasználható bemenő gáz előfűtésére, melegvíz ellátásra vagy létesítmény fűtésére, ami lehetővé teszi a kaszkádos energiahasznosítást.

3. Alacsony nyomású működés és nagy megbízhatóság

Az alacsony nyomású földgázzal (0,02–0,05 MPa) történő üzemeltetés jelentősen csökkenti a szivárgás kockázatát. Többféle biztonsági retesz – beleértve a lángoltást, a túlmelegedést, a túlnyomást és a földelés elleni védelmet – átfogó folyamatbiztonságot nyújt. A redundáns kétfokozatú hőcserélő kialakítás lehetővé teszi a folyamatos működést még akkor is, ha az egyik fokozat karbantartást igényel.

4. Intelligens vezérlés és alacsony karbantartási igény

A teljesen automatikus PLC vezérlés lehetővé teszi a felügyelet nélküli működést. A valós idejű paraméterkijelzés és az automatikus hibadiagnosztika elősegíti a gyors hibaelhárítást. A levehető hőcserélő kialakítás és a könnyen cserélhető katalizátor csökkenti a karbantartási ráfordítást. A berendezés teljes élettartama normál üzemi körülmények között 10-15 év.

5. Széles alkalmazkodóképesség

A kemencét úgy tervezték, hogy ipari kipufogógázt kezeljen 0,5% és 5% közötti CO-koncentrációval és 100-300 °C-os bemeneti hőmérséklettel, így alkalmas nagyolvasztó kemence füstgázaira, kémiai szintézis véggázaira, kemence kipufogógázaira és hasonló folyamatáramok kezelésére. Közvetlenül integrálható a szabványos ipari alacsony nyomású földgázvezetékekkel anélkül, hogy nagynyomású utólagos felszerelésre lenne szükség.

Műszaki adatok (standard modell)

Telepítési és üzembe helyezési irányelvek

1. Telepítési követelmények

1. ≥5 t/m² teherbírású sík betonalapzatra kell felszerelni; legalább 1,5 m karbantartási helyet hagyjon a berendezés körül.
2. A földgázvezetékeknél varrat nélküli acélcsöveket kell használni hegesztett csatlakozásokkal, és át kell menni egy tömítettségi próbán (0,1 MPa, 30 perc szivárgás nélkül).
3. Biztosítsa a berendezés megbízható földelését egy ≥4 mm²-es sárga-zöld földelővezetékkel és ≤4 Ω földelési ellenállással.
4. Használjon rugalmas csatlakozásokat a bemeneti és kimeneti csatornáknál a vibrációs károk elkerülése érdekében.
5. Szereljen fel nyomáskülönbségmérőket a hőcserélő bemenetére és kimenetére a szennyeződés ellenőrzéséhez.

2. Üzembe helyezési eljárások

1. Üresjárati üzembe helyezés:Kapcsolja be a rendszert, indítsa el a ventilátort és a vezérlőegységet; ellenőrizze a normál működést és az érzékelő pontos leolvasását.
2. Gáz üzembe helyezés:Földgáz bevezetése alacsony nyomáson; győződjön meg arról, hogy a csővezetékben nincs szivárgás, a megfelelő gyújtás és a láng stabilitása.
3. Terheléses üzembe helyezés:Vezessen be CO-tartalmú kipufogógázt, fokozatosan állítsa be a gázáramlást és a csappantyú helyzetét, hogy a reakcióhőmérséklet 450–480 °C között stabilizálódjon. A kibocsátási megfelelőség ellenőrzése után 24 órán keresztül folyamatosan működtesse.
4. Reteszelő üzembe helyezés:Szimulálja a lánghiba, a túlmelegedés és a túlnyomás hibáit az automatikus riasztási és leállítási funkciók ellenőrzéséhez.

Rutin karbantartás

• Napi:Ellenőrizze a gáznyomást, a láng állapotát, a kemence hőmérsékletét, a nyomáskülönbséget és a földelést; naplózza az üzemi adatokat.
• Heti:Tisztítsa meg a gázszűrőt és a tűzoltót; ellenőrizze a csappantyú rugalmasságát; húzza meg a csatlakozó csavarokat.
• Havi:Vizsgálja meg a katalizátorágyat, és távolítsa el a felületi port; tisztítsa meg a hőcserélő lemezeket az eltömődés elkerülése érdekében.
• Évente:Szigetelés, hőcserélők, égő és vezérlőrendszer átfogó ellenőrzése; cserélje ki az elöregedett alkatrészeket és kalibrálja az érzékelőket.
• Hosszú távú leállás:Zárja el a gázellátó szelepeket, öblítse ki a csővezetéket, óvja a berendezést a portól, és rendszeresen szellőztesse ki a nedvesség korróziójának elkerülése érdekében.

Alkalmazások és érték

Ezt a berendezést széles körben alkalmazzák a kohászati ​​nagyolvasztók, kémiai szintézis folyamatok, építőanyag-kemencék és gépek hőkezelési műveletei során a szén-dioxid-kibocsátás tisztítására. Átfogó értéket kínál: környezetbarát kipufogógáz-kezelés, csökkentett működési költségek a nagy hatékonyságú hulladékhő-visszanyerés révén, fokozott gyártásbiztonság a többszörös védelmi mechanizmus révén, és a befektetések tipikus megtérülési ideje 1-2 év a visszanyert hőenergia révén. Az eredmény a környezetvédelem és az energiahatékonyság praktikus kombinációja az ipari felhasználók számára.

Gyakran Ismételt Kérdések

Milyen kipufogógáz-körülmények alkalmasak ehhez a CO-oxidációs kemencéhez?

A kemence 0,5–5% CO-t tartalmazó ipari kipufogógázhoz készült, jellemzően 100°C és 300°C közötti bemeneti hőmérséklettel. Alkalmazható nagyolvasztó gázra, kémiai szintézis véggázára, kemence kipufogógázára és hasonló szén-monoxidot és VOC nyomokban tartalmazó áramokra.

Mennyi ideig bírja a katalizátor, és cserélhető?

A platina-palládium katalizátorral töltött méhsejt kerámia szubsztrátum átlagos élettartama normál üzemi körülmények között 2-3 év. A katalizátormodult egyszerű cserére tervezték, és műszaki csapatunk a tényleges üzemi adatok alapján útmutatást tud adni a csereintervallumokkal kapcsolatban.

Milyen földgázellátási nyomás szükséges?

A rendszer alacsony nyomású, 0,02-0,05 MPa tápnyomású földgázzal működik, amely illeszkedik a szabványos ipari kisnyomású gázhálózatokhoz. Nincs szükség nagynyomású utólagos felszerelésre. Nyomáscsökkentő szelep, szűrő és áramlásmérő be van építve a stabil gázszállítás érdekében.

Mennyi energia takarítható meg a kétlépcsős hőcserével?

A kétfokozatú lemezes hőcserélő ≥75%-os hulladékhő-visszanyerési arányt ér el, ami körülbelül 20-25%-kal csökkenti a földgázfogyasztást az egyfokozatú hőcserélő konfigurációkhoz képest. A visszanyert hőt a bejövő kipufogógáz előmelegítésére használják, közvetlenül csökkentve a katalitikus reakció hőmérsékletének fenntartásához szükséges energiabevitelt.

Lehetséges a folyamatos felügyelet nélküli működés?

Igen. A PLC-alapú vezérlőrendszer támogatja a teljesen automatikus működést, beleértve az egygombos indítást/leállítást, a valós idejű felügyeletet, valamint a gázáramlás és a zsaluk automatikus beállítását. A távfelügyeleti és adatfeltöltési lehetőségek lehetővé teszik a kezelők számára, hogy a rendszer állapotát a helyszínen kívül is felügyeljék. Anomáliák esetén a rendszer automatikusan riasztást és biztonságos leállítási szekvenciát indít.

Milyen biztonsági funkciók vannak beépítve?

A rendszerbe több biztonsági réteg került beépítésre: a bemeneti és kimeneti tűzoltók megakadályozzák a visszacsapódást; egy robbanásbiztos membránnal ellátott nyomáscsökkentő nyílás kezeli a túlnyomást; a lángérzékelés automatikusan leállítja a gázellátást a láng kialudásakor; és a megbízható földelés (≤4Ω) megakadályozza a statikus elektromosság veszélyét. Maga az alacsony nyomású égési kialakítás csökkenti az eredendő kockázatot.

Mi a tipikus kibocsátási teljesítmény?

Stabil üzemi körülmények között a CO konverziós arány eléri a ≥99%-ot, a CO kibocsátás koncentrációja jellemzően ≤50 mg/m³. Az alacsony nyomású földgáztüzelő rendszer ≤100 mg/m³ NOₓ-kibocsátást eredményez, fekete füst és szag nélkül. Ezzel egyidejűleg a kipufogógázban lévő VOC nyomok is lebomlanak.

Milyen rendszeres karbantartást igényel a berendezés?

A napi ellenőrzések közé tartozik a gáznyomás, a láng állapota és a nyomáskülönbség. A heti feladatok közé tartozik a gázszűrő és a tűzoltó tisztítása. Havonta meg kell vizsgálni és meg kell tisztítani a katalizátorágyat és a hőcserélő lemezeket. Az optimális teljesítmény megőrzése és a 10-15 évre besorolt ​​élettartam meghosszabbítása érdekében évente átfogó ellenőrzés javasolt.

Mi a tipikus megtérülési ideje ennek a befektetésnek?

A legtöbb felhasználó 1-2 éven belül megtérül a befektetésen, elsősorban a nagy hatásfokú hulladékhő-visszanyerő rendszer által lehetővé tett földgázfelhasználás csökkentésével. További megtakarítások származnak az alacsonyabb karbantartási igényekből és az elkerült károsanyag-kibocsátási bírságokból.

Gyártói szakértelem

A DeFa Environmental Equipment (Ningbo) Co., Ltd. több mint 20 évet szentelt a környezeti kármentesítési és légszennyezés-ellenőrző rendszerek kutatásának, gyártásának és alkalmazásának. A nagyfeszültségű tápegység-technológiában, a plazmatermelésben és az intelligens vezérlésben szerzett alapvető kompetenciáink minden általunk szállított termékbe beágyazódnak. Globális ügyfélbázist szolgálva – kibocsátásunk 60%-át Észak-Amerikába szánjuk – a szigorú tervezést, a tanúsított minőségi folyamatokat és a folyamatos innovációt egyesítjük, hogy olyan berendezéseket szállítsunk, amelyek megfelelnek a szigorú nemzetközi szabványoknak. A házon belüli katalizátorteljesítmény-vizsgálattól a valós működési feltételeket szimuláló gyári átvételi tesztekig minőségbiztosítási gyakorlatainkat úgy alakítottuk ki, hogy megbízható, hosszú távú teljesítményt nyújtsanak.
