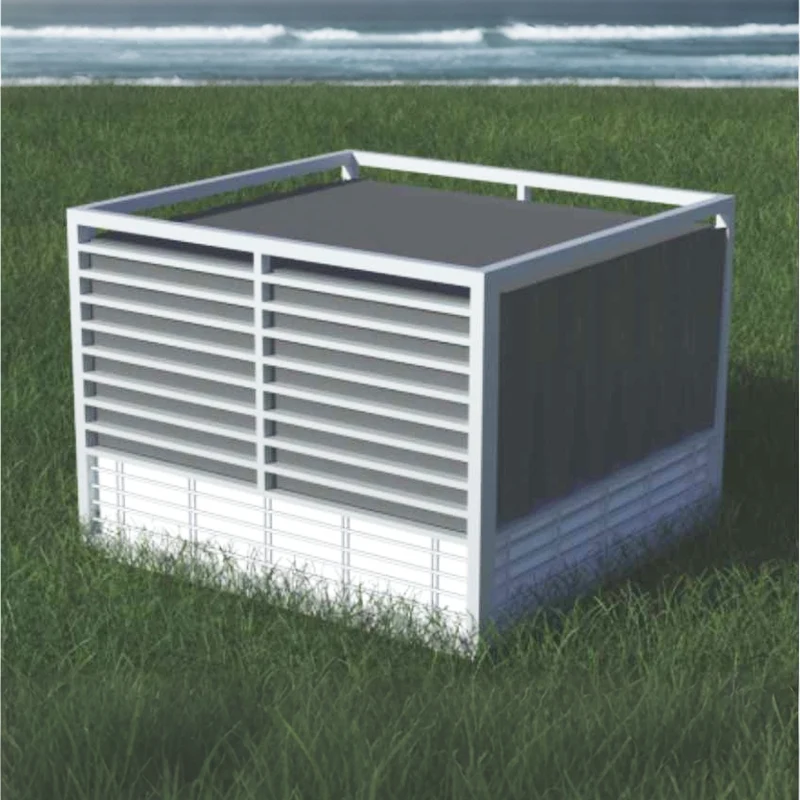

Alagút friss levegő tisztító rendszer

A Tunnel Fresh Air Purification System egy speciális, intelligens szellőztető és tisztító berendezés, amelyet zárt közlekedési terekhez, például autópályákhoz, városi aluljáró alagutakhoz és hegyi alagutakhoz terveztek. Az intelligens közlekedés alapvető környezetvédelmi támogató rendszereként szolgál.

A hagyományos alagutak kizárólag sugárhajtású ventilátorokra támaszkodnak a légáramlás és a természetes szennyezőanyag-hígítás érdekében, amelyek alapvetően nem tudják kezelni a járművek kipufogó- és porszennyezését. Ez felhalmozódott szennyeződésekhez vezet az alagutak belsejében, csökkenti a láthatóságot, és a kipufogógáz túlcsordulásához vezet, ami zavarja a környező közösségeket. Az Tunnel Fresh Air Purification System integrálja a mechanikus frisslevegő-cserét, a nagyfeszültségű elektrosztatikus por eltávolítását, a káros gázok szűrését, valamint az intelligens felügyeleti és vezérlési technológiákat. Aktívan kiszívja a szennyezett levegőt az alagutakból, mélyen tisztítja a részecskéket és a káros gázokat, és tiszta levegőt juttat vissza az alagútba, vagy engedi ki a szabványoknak megfelelően. A "helyszíni tisztítást, a friss levegő keringetését és az ultraalacsony károsanyag-kibocsátást" elérve teljesen megoldja a rossz szellőzés, a súlyos szennyezés, a magas energiafogyasztás és a zárt alagutakban fellépő jelentős zavarok okozta ipari fájdalompontokat, így a modern zöld intelligens alagutak alapfelszereltsége.

Működési elv

A rendszer átfogó légcsatorna-hálózatot hoz létre axiális áramlású ventilátorok és sugárhajtású ventilátorok segítségével, hogy összegyűjtse a rendkívül szennyezett levegőt az alagutakból.

A levegő egymás után halad át:

1. Elsődleges szűrőmodul: Eltávolítja a nagy porszemcséket és törmeléket

2. Nagyfeszültségű elektrosztatikus lecsapó modul: felfogja a finom részecskéket

3. Gázadszorpciós és -bontó modul: Kezeli a káros gázokat

Hatékonyan távolítja el a közlekedéssel összefüggő szennyező anyagokat, beleértve a PM2,5-öt, a PM10-port, a járművek kipufogógázait, a nitrogén-oxidokat, a szén-monoxidot és a VOC-kat. A megtisztított tiszta levegőt visszavezetik az alagútba, hogy folyamatosan pótolják a szennyezett levegőt. A rendszer intelligensen beállítja a levegő mennyiségét és a tisztítási szinteket, hogy alkalmazkodjanak az olyan összetett feltételekhez, mint a forgalom ingadozása, a nappali-éjszakai hőmérséklet-különbségek és az időjárás változásai, így biztosítva a hét minden napján 24 órában az alagút közlekedési környezetének és a környező levegő minőségének megfelelőségét.

Alapvető előnyei

1. Átfogó mélytisztítás az összetett közlekedési szennyezésekhez

Az alagút szennyező anyagai a járművek kipufogógázaiból és a gumiabroncsok porából állnak, amelyek részecskék és káros gázok vegyes szennyeződését hozzák létre, amelyet a hagyományos szellőztetés csak hígít, de nem képes megszüntetni. Az Tunnel Fresh Air Purification System kompozit tisztítási technológiát alkalmaz nagyfeszültségű elektrosztatikus por eltávolításával és speciális gázszűrő modulokkal. A 0,01 μm-es ultrafinom port felfogja, így több mint 85%-os tisztítási hatékonyságot ér el a PM2,5 és PM10 esetében. Kifejezetten adszorbeálja és lebontja a nitrogén-oxidokat, szén-monoxidot és a kipufogógáz-szagokat is, átfogóan javítva az alagút láthatóságát, kiküszöbölve a köd és füst felgyülemlése által okozott vezetési akadályokat, jelentősen javítva az alagút közlekedésbiztonságát, és teljes mértékben kiküszöbölve a hagyományos szellőztetés hiányos tisztítási korlátait.

2. Intelligens dinamikus szabályozás jelentős energiamegtakarítással

A hagyományos alagútventilátorok teljes kapacitással működnek a hét minden napján, 24 órában, ami rendkívül magas energiafogyasztást és erőforrás-pazarlást eredményez. Ez a rendszer IoT intelligens felügyeleti platformmal van felszerelve, nagy pontosságú érzékelőkkel, amelyek valós idejű alapvető adatokat gyűjtenek a hét minden napján, 24 órában, beleértve az alagút forgalmát, láthatóságot, káros gázkoncentrációkat, hőmérsékletet és páratartalmat. Intelligens algoritmusok alapján dinamikusan állítja be a ventilátor sebességét, a tisztító levegő mennyiségét és a működési szinteket. Automatikusan növeli a teljesítményt az intenzív tisztításhoz csúcsforgalmi órákban és szennyezés-túllépéskor, és alacsony fogyasztású készenléti állapotba lép alacsony forgalmú időszakokban, jó levegőminőség mellett. A hagyományos fix állapotú szellőzőrendszerekhez képest több mint 60%-os átfogó energiamegtakarítást ér el, jelentősen csökkentve a hosszú távú alagút üzemeltetési villamosenergia-költségeit, és megfelel az önkormányzati alacsony szén-dioxid-kibocsátású építési követelményeknek.

3. Fogyóanyag-mentes, hosszú távú működés rendkívül alacsony karbantartási költségekkel

A magtisztító egység mosható fém elektrosztatikus lemezeket használ eldobható fogyóeszközök, például HEPA szűrők nélkül, teljesen elkerülve a hagyományos szűrőberendezések hátrányait, beleértve a gyakori szűrőcserét, az eltömődést, a penészedést és a másodlagos szennyezést. Ha a lemezeken por és szennyeződés halmozódik fel, újra felhasználhatók a berendezés általi automatikus tisztítás vagy kézi mosás és szárítás után. Az alapvető alkatrészek élethosszig tartó használatra újrahasznosíthatók, fogyasztási költségek nélkül. A berendezés robusztus, szélálló és öregedésálló szerkezettel rendelkezik, amely alkalmazkodik a zord körülményekhez, mint a magas por, magas páratartalom és a hét minden napján, éjjel-nappali, megszakítás nélküli működés az alagutakban. A rendkívül alacsony meghibásodási aránynak köszönhetően, amely csak negyedéves rutin karbantartást igényel, jelentősen csökkenti az önkormányzati alagutak munka- és anyagköltségeit.

4. Helyszíni tisztítás rendkívül alacsony károsanyag-kibocsátással a kipufogógáz zavarainak kiküszöbölésére

A hagyományos alagútszellőztetés közvetlenül az alagút bejáratai és kijáratai körüli területekre vezeti ki a magas koncentrációjú kipufogógázt és port, ami könnyen zavaros levegőt, szúrós szagokat, valamint a környező lakóterületek és önkormányzati utak hosszú távú szennyezését okozza, ami lakossági panaszokhoz vezet. Az alagút frisslevegő-tisztító rendszere "belső keringető tisztítás + megfelelő kiürítés" módot alkalmaz, ahol az alagútban szennyezett levegőt kibocsátás előtt megtisztítják. A kibocsátott levegő szennyezőanyag-tartalma nagymértékben csökkent, teljes mértékben megfelel az önkormányzati környezetvédelmi előírásoknak. Alapvetően megoldja az alagút kipufogógáz-túlcsordulási, porzavarás és a környező légszennyezés problémáit, zöld és környezetbarát alagutakat hozva létre, amelyek alkalmasak városi magterületek építésére.

5. Kivételes alkalmazkodóképesség rugalmas felépítéssel és utólagos felszereléssel

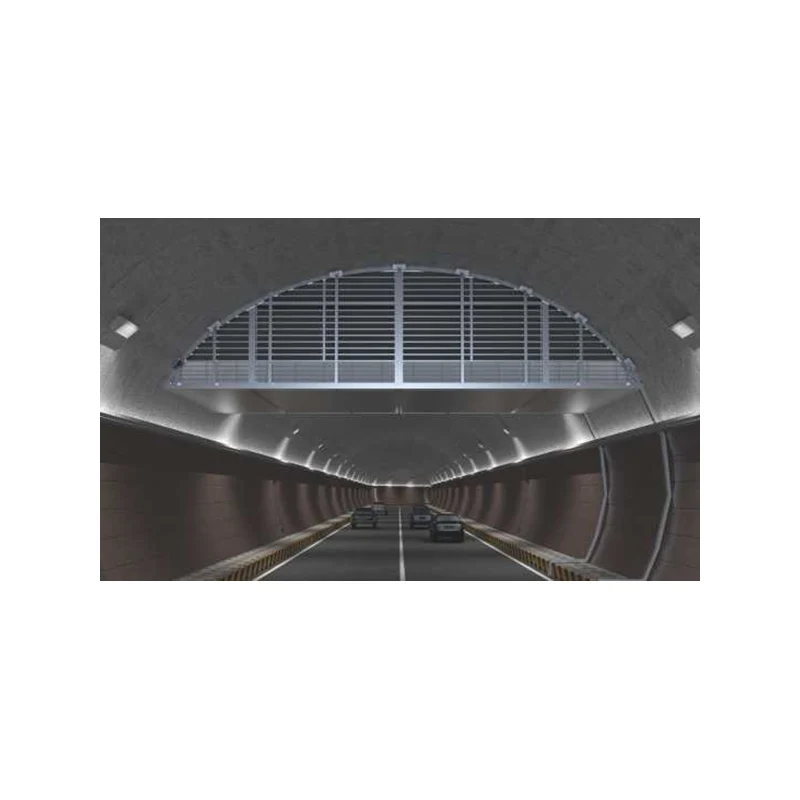

A rendszer többféle beépítési módot támogat, beleértve az aknába ágyazott, alagút mennyezetre szerelt és a gépházi központosított típusokat, amelyek nem igénylik az alagút fő szerkezetének jelentős módosítását. Kompatibilis mind az új alagútprojektekkel, mind a meglévő régi alagutak utólagos felszerelésével. A berendezés mátrixai rugalmasan konfigurálhatók az alagút hossza, a forgalom és a keresztmetszeti terület alapján. A nagy légáramlású egyegységekkel és a teljes lefedettséget biztosító több egységből álló összekapcsolással átfogó, holtszög nélküli friss levegő pótlást és tisztítást ér el mind a rövid városi aluljáró alagutak, mind a hosszú hegyi autópálya alagutak esetében, kiváló kompatibilitást és alkalmazkodóképességet kínálva.6. Továbbfejlesztett forgalmi környezet és jobb vezetési biztonság Zárt vagy félig zárt közlekedési terekként az alagutak hajlamosak a füst és kipufogógázok felgyülemlésére, ami csökkenti a látási utakat, és mellkasi kényelmetlenséget okoz a vezetők és az utasok számára, ami könnyen közlekedési balesetekhez vezethet. A rendszer folyamatosan keringeti és tisztítja a levegőt, fenntartja a friss alagútlevegőt és a stabil, kiváló kilátást, kiküszöböli a vezetési holttereket, jelentősen csökkenti a hátsó ütközések és egyéb balesetek előfordulását, miközben javítja a vezetési kényelmet és biztosítja az alagút biztonságos, hatékony és szabályos működését.

Mérnöki esettanulmányok

1. eset: Pekingi Guangqu Road Yuntong alagút – Ultra-alacsony kibocsátású utólagos felszerelés a városi magterületen

A pekingi Guangqu Road Yuntong alagút egy nagy és sűrű forgalommal rendelkező városi központi aluljáró. Hagyományos szellőztetési módban az alagút be- és kijáratainál erős kipufogógáz-felhalmozódás, rossz látási viszonyok és szembetűnő kipufogógáz-túlcsordulási zavar jelentős környezeti nyomást okozott. A projekt egy szabványos alagút frisslevegő-tisztító rendszert fogadott el, három tisztító szerkezettel: elsődleges szűréssel, elektrosztatikus kicsapással és nitrogén-dioxid-gázszűréssel, nagy teljesítményű axiális ventilátorokkal párosítva. Az egyes berendezések maximális tisztítólevegő-mennyisége 180 köbméter másodpercenként. A rendszer egy időzített intelligens működési mechanizmussal van felszerelve, amely a reggeli és esti csúcsidőre, valamint a déli sűrű forgalmi időszakokra összpontosít, 24 órás dinamikus alagút levegőtisztítást biztosítva.

A megvalósítást követően a PM2.5 és a lebegő por mennyisége az alagútban jelentősen csökkent, a láthatóság jelentősen javult, és a vezetési látás tisztább lett. A tesztelés több mint 85%-os csökkenést mutatott ki az alagútból kilépő levegőszennyező anyagok mennyiségében, ami teljes mértékben megfelelő kibocsátást ért el. Teljesen megoldotta a kipufogógáz-szag, a légszennyezés és a környező lakossági panaszok problémáit az alagút be- és kijáratainál. Az intelligens start-stop és on-demand működési mód kiemelkedő energiamegtakarítást eredményezett az eredeti ventilátorrendszerhez képest, kényelmes kezeléssel és karbantartással, így a pekingi városi alagutak zöld tisztítási átalakításának etalonjává vált.

2. eset: Hongkong központi Kowloon Route Tunnel – Ultra-nagy légáramlású, átfogó tisztítási projekt

A Hong Kong Central Kowloon Tunnel egy nagy városi artériás alagút, rendkívül nagy forgalmi terheléssel és szigorú légtisztító kapacitással, stabilitással és környezetvédelmi előírásokkal. A projekt 9 nagyméretű alagút frisslevegő-tisztító rendszert telepített, amelyek négy alapvető technológiát integráltak: nagy hatékonyságú elektrosztatikus szűrés, káros gázok eltávolítása, automatikus tisztítás és intelligens felügyelet. A rendszer teljes feldolgozott levegőmennyisége eléri a 8,1 millió köbmétert óránként, ami lehetővé teszi az alagút levegőjének nagyfrekvenciás átfogó keringető tisztítását.

A berendezés egy intelligens felügyeleti rendszerre támaszkodik, amely összekapcsolja a valós idejű forgalmi adatokat a levegőminőségi adatokkal, dinamikusan szabályozva az üzemi teljesítményt a nem hatékony energiafogyasztás kiküszöbölése érdekében. A nagyfeszültségű elektrosztatikus modul hatékonyan fogja fel az ultrafinom port és kipufogógáz-részecskéket, míg a dedikált adszorpciós modul lebontja a káros gázokat. Az automatikus tisztító funkcióval kombinálva hosszú távú stabil működést biztosít a teljesítmény romlása nélkül. A projekt befejezése után teljesen átalakította az alagutak hagyományos passzív hígítású szellőztetési módját, elérve az aktív tisztítást és a helyszíni megfelelőséget. Az alagút belső levegőminősége folyamatosan kiváló, és a környező területek légszennyezettségi problémái teljesen megoldódtak, így a projekt az ultranagy méretű alagút frisslevegő-tisztításának globális referenciaprojektjévé válik.

3. eset: Nanjing Caochangmen alagút – 5G Smart Green Tunnel demonstrációs projekt

Az intelligens és környezetbarát működésre összpontosító kulcsfontosságú városi demonstrációs alagútként a Nanjing Caochangmen Tunnel a zárt szennyezés felhalmozódása és a magas energiafogyasztás okozta fájdalmas pontokat kezelte a mátrix típusú alagút frisslevegő-tisztító berendezéseinek tételes telepítésével. A rendszer innovatív szén nanocsöves nagyfeszültségű elektromos tértisztító modult tartalmaz az 5G IoT intelligens vezérlési technológiával kombinálva, amely pontosan szűri a különféle közlekedési szennyező anyagokat, beleértve a PM2.5-et, PM10-et, nitrogén-oxidokat és VOC-kat, stabilan, 80% feletti tisztítási hatékonysággal.

A berendezés intelligens adaptív működési képességgel rendelkezik, automatikus indítás/leállítás és szintbeállítás az alagút páratartalma és szennyezőanyag-koncentrációja alapján. Alacsony szennyezettségű, magas páratartalmú környezetben energiatakarékosság érdekében automatikusan kikapcsol, jelentősen csökkentve a nem hatékony energiafogyasztást. Az átalakítást követően az alagútban nincs kipufogógáz-szag vagy füstfelhalmozódás, a látási viszonyok mindenkor optimálisak maradnak, a közlekedési balesetek aránya jelentősen csökken. Ezenkívül a berendezés nem igényel gyakori karbantartást, csak rendszeres egyszerű karbantartást igényel a hosszú távú működés érdekében. Sikeresen beválasztották Jiangsu tartomány tíz legjobb zöld közlekedési innovációs esete közé, kiforrott modellt biztosítva a városi intelligens alagút átalakításához.

4. eset: Peking keleti hatodik körgyűrű alagút – Szellőztetés és tisztítás frissítése az öregedő alagúthoz

A pekingi keleti hatodik körgyűrű alagútja egy kulcsfontosságú városi közlekedési alagút, amely már régóta üzemel. Az eredeti hagyományos szellőzőberendezések csak légkonvekciót értek el a kipufogógáz és a por tisztítása nélkül, ami hosszú távú zavaros belső levegővel, súlyos porfelhalmozódással és túlzott kibocsátási szennyeződéssel kapcsolatos problémákhoz vezetett. Ez a frissítés átfogóan telepítette az alagút frisslevegő-tisztító rendszerét, aknába ágyazott telepítéssel háromrétegű tisztítórendszerrel: elsődleges szűréssel, elektrosztatikus mély poreltávolítással és gázszűréssel.

A frissítés után a rendszer stabilan kiszűri a részecskék és a káros szennyező anyagok, például a nitrogén-oxidok több mint 80%-át. Az alagút frisslevegő-keringetésének hatékonysága nagymértékben javult, teljesen megoldva az elégtelen levegőmennyiség, a tisztítás hiánya és a magas energiafogyasztás problémáit az eredeti szellőzőrendszerben. A berendezés stabilan működik alacsony zajszinttel, alkalmazkodva a 24 órás alagút forgalmi viszonyaihoz. Nemcsak a belső forgalmi környezetet optimalizálta és javította a vezetési biztonságot, hanem alaposan javította a levegőminőséget az alagút be- és kijáratai körül is, figyelemreméltó megújító hatásokat érve el az elöregedett alagútban, mind praktikusan, mind környezetvédelemmel.

Következtetés

Az Tunnel Fresh Air Purification System áttöri a hagyományos alagútszellőztetés eredendő hátrányait: "csak szellőztetés tisztítás nélkül, magas energiafogyasztás és nagy szennyezés." A kompozit mélytisztítás, az intelligens energiatakarékos szabályozás, a nulla fogyasztási igényű, alacsony karbantartási igény, az ultraalacsony környezeti kibocsátás, a széles forgatókönyvekhez való alkalmazkodóképesség és a fokozott közlekedésbiztonság hat fő előnyével a modern alagutak intelligens és zöld átalakításának alapvető támogató berendezésévé vált.

Számos kulcsfontosságú hazai alagútépítési eset teljes mértékben igazolja, hogy ez a rendszer hatékonyan oldja meg a fő fájdalompontokat, beleértve az alagút kipufogógáz-felhalmozódását, a porszennyezést, a nem megfelelő látást, a kipufogógáz-zavarokat és a túlzott energiafogyasztást. Nemcsak biztonságos és hatékony alagútforgalmat biztosít, és javítja a vezetési élményt, hanem megfelel az önkormányzati környezetvédelmi és alacsony szén-dioxid-kibocsátású energiatakarékossági követelményeknek is. Alkalmazható az új alagútépítés és az elöregedett alagút-korszerűsítés minden forgatókönyvéhez, jelenleg az optimális megoldás a közlekedési alagutak légkezelésére, rendkívül magas műszaki alkalmazási értékkel és népszerűsítési kilátásokkal.
